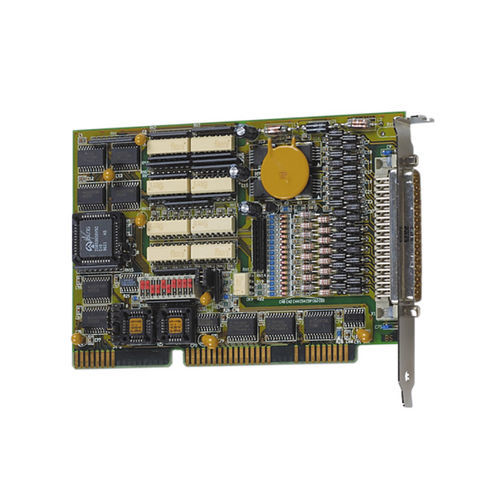

ISA取得カード PA-1500

デジタル

PA 1500 32 デジタル入出力 ISA カードは、16 デジタル入力、24 V、16 デジタル出力、24 V を備えています。PCで制御されるプロセスの監視、工業計測、センサの収集、信号解析、過酷な工業環境での機械へのインターフェースとして、また多くの安全装置へのインターフェースとして使用されます。Windows用ドライバとプログラミング例を収録したCD-ROMが付属しています。 特徴 アナログ入力 16個の光絶縁入力チャンネル、24V、うち14個は割り込み可能 3つのソフトウェアプログラム可能なカウンタ/タイマ 16個の光絶縁出力チャンネル、10～36V 出力電流500mA 出力を0にリセットするタイマー・プログラム可能なウォッチドッグ 短絡、過熱、電圧降下、ウォッチドッグの場合、ステータス・レジスタによる診断報告 ウォッチドッグ、タイマー、エラーによる割り込みトリガー 入力と出力のグランドを分離 安全機能 光絶縁 1000 V 高速過渡現象（バースト）、過電圧、静電気放電、EMIに対する保護 静電気放電およびEMI 入力チャンネル 電圧反転保護、入力フィルター 出力チャンネル 16出力の短絡電流～3 A typ. 出力あたりの短絡電流 -1.5 A typ. 自己復帰型ヒューズ 過熱および過電圧保護 保護ダイオードとフィルター付き24V電源出力 特殊出力コンデンサにより電磁放射を最小化 保護回路を通してフィルタリングされた外部電圧供給 外部電源電圧が5 V未満に低下した場合のシャットダウンロジック 89/336/EEC（CE認証）に準拠したEMC試験済み EN 50082-2, EN 55011, EN 55022に準拠 アプリケーション プロセス制御 工業計測
