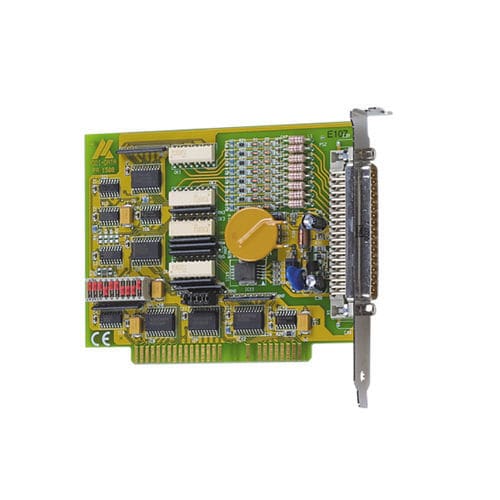

PA-1508 16デジタル入出力ISAカードは、8デジタル入力、24 V、8デジタル出力、24 Vを備えています。産業用I/O制御、自動テストベンチ、電磁リレーへのインターフェイス、モータやランプなどのステータス監視(オン/オフ)、過酷な産業環境でのアラーム起動などに使用され、そのための安全装置も多数搭載しています。Windows用ドライバとプログラミング例を収録したCD-ROMが付属しています。
製品概要
特徴
8デジタル入力、24V、絶縁
各入力に2本の接続ライン
デジタル24V信号の並列収集
各入力チャンネルにグランドラインあり
8デジタル出力、24 V、絶縁
各出力チャンネルは他のチャンネルから独立してトリガー可能
出力チャンネルは電流制限されており、高誘導電流の負荷に適しています。
2つの診断出力は過熱時にLOWレベルを生成
ウォッチドッグ:ソフトウェアで起動可能、読み取り可能
電源投入後、出力は "0 "にリセットされます。
DIPスイッチによるアドレス指定
安全機能
光絶縁 1000 V
電圧監視
クリープ距離 IEC 61010-1 (VDE411-1)
入力の安全性:電圧反転保護、LCフィルタ
出力の安全性過熱保護:シャットダウンロジック:約125~140 °C、短絡電流1.5 A、シャットダウンロジック:外部電源電圧が5 V以下に低下した場合。
外部電源電圧に対する安全機能:過負荷保護:自己復帰型ヒューズ(電子ヒューズ)、バリスタとトランスオーブ・ダイオードによる過電圧保護、LCフィルタによるスクリーニング
89/336/EECによるEMCテスト済み(CE認証)
---
