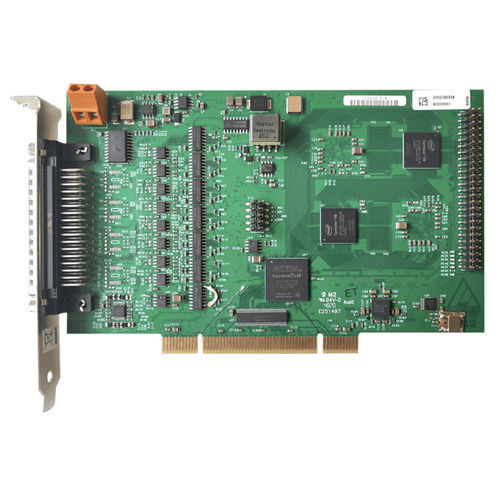

PCI取得カード APCI-1712

PCI バスFPGAデジタル

PCIマルチファンクション・カウンターカードAPCI-1712（開発中）は、4つのプログラマブル・ファンクション・モジュールを搭載しており、各チャンネルごとに、インクリメンタル・カウンター、SSI同期シリアル・インターフェース、カウンター/タイマー、パルス・アクイジション、周波数/パルス幅/周期時間/速度測定、PWM、デジタル入出力などの利用可能なファンクションのいずれかを個別に設定することができます。 ボードAPCI-1712（開発中）は、PCIバス用の高速多機能・多チャンネル・カウンタ・ボードです。このボードの特長は、幅広いアプリケーションと、過酷な産業アプリケーションに対応する高精度と信頼性です。このボードを使用すれば、同じハードウェア・ベース上で様々なアプリケーションを実現することができます。このボードには、ユーザーに最大限の効率と最小限のスペースと部品を提供する機能が搭載されています。機能は、付属のソフトウェアにより、各チャンネルごとに個別に設定できます。このボードの柔軟なプログラミング機能により、さまざまなユーザー・アプリケーションを迅速かつ容易に開発し、さらなる要求に応じて再構成することができます。FPGAボードの構造により、ソフトウェアの適応により、さらなる計数アプリケーションの実現が可能です。 特徴 32ビットデータアクセス 最大5 MHzの入力周波数 TTLまたはRS422モードの信号（APCI-1712）、24 V信号（APCI-1712-24V） 4つのオンボード・プログラマブル機能モジュール 再プログラム可能な機能 機能 インクリメンタルエンコーダ（90°位相シフト信号）取得用インクリメンタルカウンタ
