デジタル入力カード PA-1700-2
TTL入出力16安全

デジタル入力カード
デジタル入力カード
デジタル入力カード
お気に入りに追加する
商品比較に追加する


特徴

信号タイプ
デジタル
バス
TTL
入力数/出力数
入出力16
タイプ
安全
設置
DIP
その他の特徴
プログラム可能

詳細

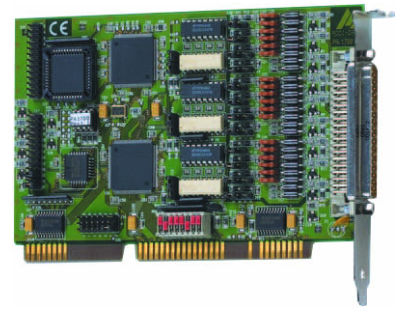

PA-1700-2は特に産業環境用に設計された高速パルスカウントカードです。このカードは3個または6個のインクリメンタル・エンコーダを直接接続するためのものです。軸制御用の入力(基準信号、ストローブ入力、エラー信号)を装備しています。入力チャンネルはトランスイルダイオードとEMIフィルターで保護されています。このカードは、シングル、ダブル、4倍の分解能、またはダイレクトモードでプログラムすることができます。ダイレクト・モードでパルス幅を測定する場合、100 MHzまでの周波数を直接処理できます。カードはインクリメンタル・エンコーダの方向を自動的に認識します。3つのタイマーにより割り込みの発生が可能。 特徴 インクリメンタルエンコーダの計測 周波数測定 パルス幅測定 3個または6個のインクリメンタルエンコーダの接続 可能な構成3チャンネル、計数深度32ビット、差分またはTTL(前面コネクター)/6チャンネル、計数深度16ビット、差分またはTTL(前面コネクターで3チャンネル、リボンケーブル用コネクターで3チャンネルに分割 方向の自動認識 シングル、ダブル、4倍分解能モード 周波数測定 ダイレクト・モードで10 MHz、4倍モードで2.5 MHz リファレンス・ロジック用「リファレンス」入力×3 エラー信号用「エラー」入力×3、外部ストローブ入力 ソフトウェアまたはハードウェア・リセット 3 x 16ビット・タイマー(82C54):割り込み発生、タイマー定義間隔でのカウンターのストローブ、周波数およびパルス幅測定用のプログラム可能な基準周波数 タイマまたはカウンタの外部ストローブによる割り込み 3 x 8 TTL I/O ディップスイッチによるI/O空間の任意のアドレス指定 16ビットアクセスのATボード 安全機能

---
