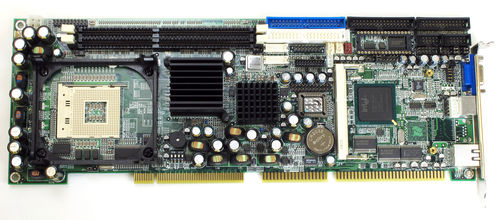

IB-820H PICMG 1.0 シングルボードコンピュータは、Intel 845GV チップセットをベースにしています。このプラットフォームは、Socket 478 Pentium 4 / Celeron プロセッサをサポートし、最大 2GB の DDR メモリをサポートします。統合されたインテル・グラフィックは、オンボードVGAコネクタを介して表示機能を提供します。エッジコネクタには、VGA、Fast Ethernet LAN、PS/2キーボードおよびマウスコネクタが含まれます。IDEポート2つ、FDDポート1つが利用可能です。DiskOnChipスロットが利用可能です。シリアルポート×2、パラレルポート×1をサポート。
CPU ソケットタイプ - Socket 478
チップセット - Intel 845GV
メモリスロット数 - 2x184pin
メモリ規格 - 266 / 200 DDR (非ECC)
IDE - 2
FDD - 1
DiskOnChip - 1
グラフィックコントローラ - Intel 82845G
VGA - 1
イーサネットコントローラ - ICH4 統合 FE LAN
USB 2.0 - 6x内部
PS/2 - 1x キーボード/マウス
シリアル - 2x COM (COM1-2内蔵)
シリアルタイプ - COM1 (RS-232 0V/5V/12V), COM2 (RS-232/422/485 0V/5V/12V)
パラレル - 1 (ピンヘッダ)
IrDA - 1
ウォッチドッグタイマー - 255レベル
スーパー I/O コントローラ - Winbond 83627HF
電源 - 12V 4ピン, PICMG 1.0
動作温度 - 0-60 C
動作湿度 - 10-90%(結露しないこと
保管温度 - -20-85 C
保存湿度 - 10-90%(結露しないこと
高さ (mm) - 122
長さ(mm) - 338
---
