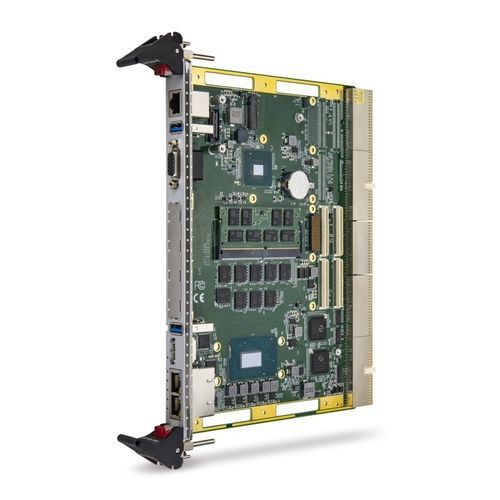

PMCCPU ボード cPCI-6540

XMCコンパクトPCIPCI Express

ADLINK cPCI-6540シリーズは、最大32GBのハンダ付けDDR4-2666 ECCメモリと最大32GBのDDR4-2666 ECCソケット型メモリを搭載した6U CompactPCI®プロセッサブレードです。ADLINK cPCI-6540は、インテル® Xeon® E、第9世代インテル® Core™、インテル® Celeron® Gプロセッサ（旧Coffee Lake-H）、モバイルインテル® CM246 Chipsetを搭載しています。 cPCI-6540シリーズは、シングルスロット（4HP）幅のフォームファクタの6U CompactPCIブレードです。cPCI-6540のフロントパネルI/Oは、1x DP、2x GbE、2x USB 3.1ポート、1x RJ-45 COMポート、1x VGA、1x PCM/XMCスロットです。cPCI-6540Vのフロントパネルには、1x DP、2x GbE、1x USB 3.1ポート、2x PMC/XMCスロットがあります。 グラフィックサポートはCPUに統合されており、選択したリアトランジションモジュール（cPCI-R6700およびcPCI-R6500）との組み合わせで、3つの独立したディスプレイをサポートします。cPCI-6540VとcPCI-6540の両バージョンのストレージには、M.2ソケット（Mキー）とアダプターボード（DB-LSATA）付きSATAコネクターがあります。 拡張用として、cPCI-6540とcPCI-6540Vは、64bit/33, 66,133MHz PMCサイトまたはPCIe x8 Gen 2 XMCサイトを1つ装備しており、リアI/Oがあります。cPCI-6540Vは、PCI 64bit/33,66,133MHz PMCサイトまたはPCIe x8 Gen 2 XMCサイトをサポートする1つの追加PMC/XMCスロットを搭載しています。 RTMのリアI/O信号には、Intel® Ethernet Controller I210による2x GbE、1x DVI-I、1x eDP、1x PCIe x4（4xPCIe x1に設定可能）、3x SATA 3.0、6x USB 2.0、1x USB 3.1、16x GPIO、高解像度オーディオ、KB/MS、2xシリアルポート（1つはTx/Rxのみをサポート）。 cPCI-6540シリーズは、インテル® Xeon® E、第9世代インテル® Core™プロセッサー・ファミリーによる優れたパフォーマンスを提供し、軍事・航空宇宙分野での使用に最適なソリューションです。
