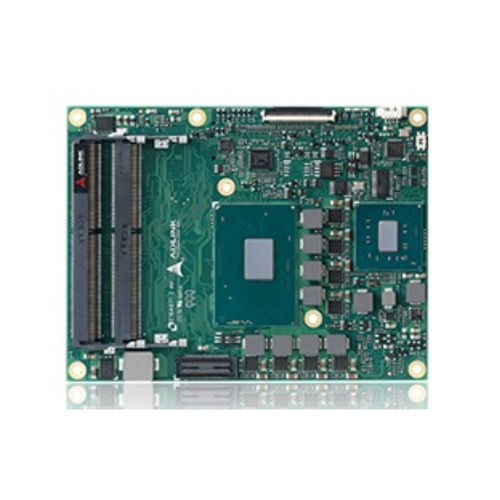

COM Express 規格コンピュータオンモジュール Express-SL series

第6 Gen Intel® Core™HDMI（高精細度マルチメディアインターフェース）ディスプレイ ポート

Express-SL/SLE は、64 ビット第 6 世代 Intel® Core™ および Xeon® E3、および Celeron® プロセッサ（コード名：Skylake-H）、Intel® QM170、HM170、CM236 チップセット対応の COM Express® COM.0 R2.1 ベーシックサイズタイプ 6 モジュールです。Express-SL/SLE は高度な処理能力やグラフィックパフォーマンスを重視した長寿命ソリューションを求めるお客様のために設計されています。 Express-SL/SLE には Intel® ハイパースレッディングテクノロジー（最大 4 コア、8 スレッド）および DDR4 デュアルチャンネルメモリ、1866/2133 MHz で ECC/非 ECC 対応（CPU/チップセットの組み合わせによる）を特長とし、極めて優れた総合的なパフォーマンスを提供します。Intel® フレキシブル・ディスプレイ・インタフェースとダイレクトメディアインタフェースが CPU から Intel® QM170、HM170、CM236 チップセットへの高速接続を実現します。 統合型 Intel® 第 9 世代グラフィックスには OpenGL 4.4/4.3/4.2、DirectX 11、Intel® クリアビデオ HD テクノロジー、Advanced Scheduler 2.0、1.0、XPDM サポート、DirectX Video Acceleration (DXVA) サポートによるフル H.265/HEVC、MPEG2 ハードウェアコーデックなどが含まれます。 グラフィック出力は LVDS および 3 つの DDI ポートで、HDMI/DVI/DisplayPort およびビルドオプションとして eDP にも対応しています。Express-SL/SLE は、自社のシステムのカスタムコアロジックを外注し、開発時間を削減したい、高性能グラフィック処理が必要なユーザ向けに開発されています。 The Express-SL/SLE はデュアルスタック SODIMM ソケットを搭載し、最大 32 GB の DDR4 ECC/非 ECC メモリに対応しています。オンボード統合グラフィックに加え、個別のグラフィック拡張用にマルチプレックス PCIe x16 グラフィックバスの使用も可能です。入出力機能にはシングルオンボードギガビットイーサネットポート、8 つの PCIe x1 第 3 世代レーン、USB 3.0 ポート、USB 2.0 ポート、SATA 6 Gb/s ポートを含みますSMBus と I2C のサポートも提供しています。モジュールは SPI AMI EFI BIOS と CMOS バックアップを搭載し、リモートコンソール、ハードウェア監視、ウォッチドッグタイマなどの機能にも対応しています。
