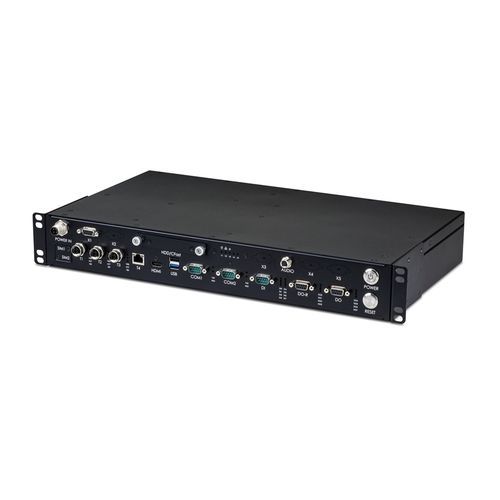

デジタルデータ収集器 DCS-211

プログラム可能USB

ADLINK 19インチDCS-211データ収集システムは、1Uまたは1.5Uフォームファクターに対応し、既存のラックに迅速に導入することができます。2.5KVrmsの光絶縁と最大137.5Vの入力電圧（公称電圧24V/36V/72V/110V）を持つ8つの絶縁デジタル入力（DI）チャネルを備えています。デジタル出力（DO）チャンネルは6つあり、D-subコネクタの絶縁されていないDOチャンネル4つと、別のD-subコネクタの独立制御の内部統合リレー付き絶縁DOチャンネル2つに広がっています。 DCS-211は、Intel Atom® x5-E3930プロセッサを採用し、4GB DDR3L-1600MHz（8GBにアップグレード可能）と組み合わせています。また、4つのGbEポート（1x RJ-45、3x M12、2KVrms絶縁）、フロントパネルDB-9コネクタによる2つのプログラマブルRS-232/422/485シリアルポート、2つのタイプA USBコネクタ（1x 3.0, 1x 2.0）, 32GB の内蔵eMMC 5.0 storage（64GBオプション）, "M key" SATA SSD用M.2 2280スロット1つ、フロントパネルにはホットスワップ対応の2.5インチSSDやCFastスロット用の空間を持っています。 鉄道システムインテグレーターは、DCS-211の3つのMini PCIeスロット（2x PCIe + USB 2.0、1x USB 3.0）を活用することができ、各スロットに対して1つのUSIMでフルまたはハーフサイズモジュールをサポートしています。USIMスロットのうち1つはオンボードで、2つはフロントパネルからカバーの下にある外部にアクセスできるようになっています。Mini PCIeスロットを使用して、DCS-211は3G/4G/GPS/CAN/MVBだけでなく、GNSS用に構成することができる。アンテナコネクタは4つあり、セルラーおよびWi-Fi用のRP-SMAコネクタ3つと、GNSS用のオプションSMAコネクタ1つをサポートしています。
