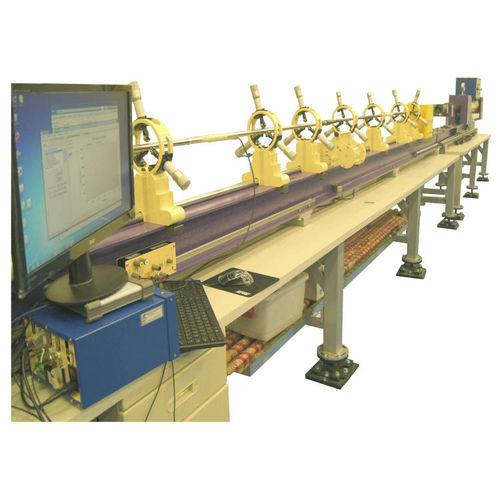

ホプキンソン バー

材料は、爆発や貫通などの偶発的な出来事や、自動車の衝突安全性、防弾服、耐衝撃性圧力容器、核物質輸送用キャスクなどの工学的な用途など、さまざまな用途で高ひずみ率の変形を受けます。これに加えて、押出成形、圧延、高速機械加工などの成形工程でも、高ひずみ率の変形が発生する可能性があります。 高ひずみ率の荷重を受ける部品の最適な設計や安全性の解析には、高ひずみ率における材料の構成的な挙動が必要です。 衝突安全性や衝撃解析をより最適化する必要性から、材料の動的試験の重要性が高まっています。正のひずみ率感度、すなわちひずみ率に応じて強度が増加することで、衝突イベント時のエネルギー吸収を改善できる可能性があります。荷重は、非常に高いひずみ率に使用される瞬間荷重波を使用することができます。また、この機械には、ひずみ、変位、荷重などの重要なパラメータを測定・記録するための適切な測定システムが搭載されています。 このシステムは、Adavnce Instrument Inc.が近年開発したもので、動的試験の需要の高まりに対応しています。 スプリット・ホプキンソン棒（SHB）は、1次元の波動伝播の原理で動作します。その主な構成要素は、ガスガン、ストライカーバー、インシデントバー、トランスミッションバーである。ストライカーバーは、ガスガンのチャンバーのバレル内に設置されています。インシデントバー、トランスミッションバー、ストライカーバーは、すべて同じ材料、同じ断面積で作られている。テストの間、ストライカーバー、インシデントバー、トランスミッションバーは常に弾性を保っていなければなりません。
