電圧試験機 5060

絶縁絶縁抵抗漏電

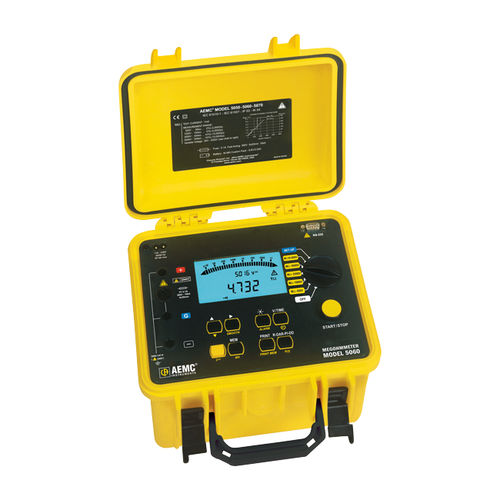

5060型デジタル／アナログメガオームメータは、5000V絶縁試験器の最新設計です。誘電吸収率(DAR)、分極指数(PI)、誘電放電(DD)の自動計算と表示が可能です。真のメガオームメーター®モデル5060は、試験中の試験電圧、絶縁抵抗、漏れ電流を表示します。試験終了時には、試料の静電容量と試験リードに存在する放電電圧が表示されます。このメーターは最高レベルの安全機能を内蔵して設計されています。モデル5060は、内蔵の充電式バッテリまたはACライン電源から動作させることができます。RS-232ポートにより、PCからユニットを設定し、試験を実行することができます。試験レポートは、装置から直接プリンタに出力することも、DataView®解析ソフトウェアを使用してPCから出力することもできます。 仕様 AC/DC電圧測定 レンジ - 1～4000V 精度 - 1～99.9V：±(1%R+5ct) 100～4000V：±(1%R+3ct) 分解能 - 1～99.9V: 0.1V 100〜999V：1V 1000〜4000V：2V 周波数範囲 - 1～2500V：DCまたは15～500Hz 2501～4000V: DC 入力インピーダンス - 750kΩまたは3MΩ（レンジによる） 絶縁測定 試験電圧/抵抗範囲 - 500V: 30kΩ～2TΩ 1000V: 100kΩ～4TΩ 2500V: 100kΩから10TΩ 5000V: 300kΩ～10TΩ 測定精度 - 30kΩ～39.99GΩ：±(5%R+3ct) 40.0GΩ〜10TΩ：±（15％R＋10ct） 可変電圧 - 40～5,100V オートディスチャージ - テスト電圧の3、10、20%（ユーザーによる選択可能）の放電時間 一般機能 プログラム可能アラーム DAR - PI - DD - R(t) - はい ランプ・モード - いいえ ステップモード - いいえ
