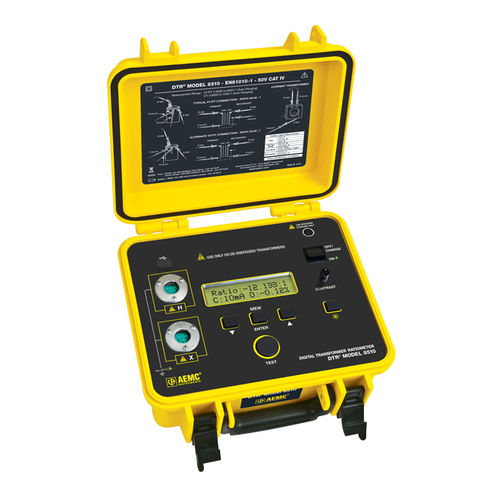

DTR®モデル8510は、電源トランス、電位トランス、電流トランスの現場試験用に設計された、使いやすいポータブルデジタルトランス巻数比計です。非通電のトランスに接続すると、DTR®モデル8510は一次側と二次側の巻数比を正確に測定し、同時に極性と励磁電流を表示します。
DTR®は完全自動で、ANSI/IEEE準拠の試験方法を採用しています。ユーザーによる校正、レンジ選択、ハンドクランキング、面倒なバランシングは不要です。測定のたびに、DTR®は自動的に自己校正を行い、巻線/接続/サーキットブレーカーが開いていないか、短絡(過剰な励磁電流)していないか、テストリードが正しく配置されていないか、極性が逆になっていないかなどをチェックします。測定値は迅速かつ正確に表示されます。
仕様
VT/PT比範囲 - 自動レンジ:0.8000:1~8000.0:1
VT/PT精度 - 0.8000~9.9999:読み取り値の±0.2
10.000~999.99:読み取り値の±0.1
1000.0~4999.9:読み取り値の±0.2
5000.0~8000.0:読み取り値の±0.25
CT比範囲 - オートレンジ:0.8000~1000.0
CT精度 - 読み値の±0.5
励磁信号 - VT/PTモード:最大32Vrms
CTモードオートレベル0~1A、0.1~4.5Vrms
励磁電流表示 - 範囲:0~1000mA
精度: ±(読み取り+2mAの2)
励磁周波数 - 70Hz
ディスプレイ - LCD 16文字、2行、大判、LEDバックライト、昼夜可視
対応言語 - 英語、スペイン語、フランス語、イタリア語、ドイツ語、ポルトガル語
通信 - 光絶縁USB 2.0
データ保存 - 最大10,000件の完全測定値
電源 - 充電式12Vニッケル水素電池2本(付属)
電池寿命 - 最大10時間の連続動作
ローバッテリー表示 - LEDおよびLCD
---
