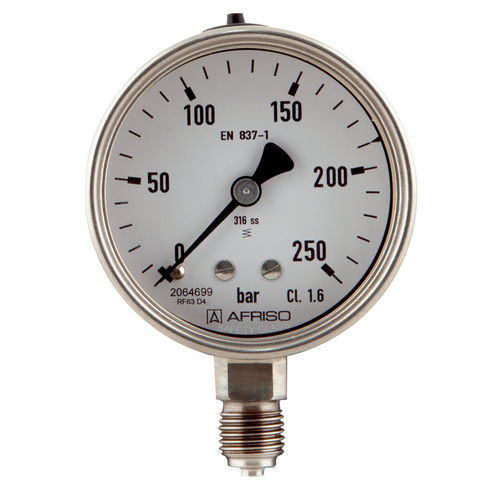

ダイヤルゲージ RF63Ch D402G 1/4G 1/2ステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- 表示
- ダイヤル
- 接続部
- G 1/4, G 1/2
- 材質
- ステンレススチール製
- 技術
- ブルドン管
- 保護レベル
- IP65, IP54
- 応用
- プロセス, ガス用, 液体用, 化学工業用
- 圧力
最少: -1 bar
(-14.5 psi)最大: 1,000 bar
(14,503.77 psi)- 精度
1 %, 1.6 %
- ダイヤル径
63 mm, 100 mm, 160 mm
(2.5 in, 3.9 in, 6.3 in)- 動作温度
最少: -20 °C
(-4 °F)最大: 200 °C
(392 °F)
詳細
化学およびプロセスエンジニアリング用途
ハウジングに完全に溶接された測定システム
極めて堅牢な設計
200℃までの媒体温度に対応
ヘリウムによる気密試験済み
DNVおよびGOSSTANDART認証済み
防爆仕様（オプション）
用途
腐食性の気体および液体媒体で、粘性が高くなく、結晶化しないもの。
!ガスや蒸気を測定する場合は、表「EN 837-2による選定基準」に従ってください！
レンジ (EN 837-1/5)
注文表を参照
適用範囲 NG63
静荷重
3/4×フルスケール値
動荷重
⅔ x フルスケール値
短期
フルスケール値
適用領域 NG100/160
静荷重
≤ 600 bar以下
フルスケール値
> 600 bar以上
フルスケール値
動的荷重
≤ 600 bar以下
0.9 x フルスケール値
> 600 bar：
⅔ x フルスケール値
短期
≤ 600 bar以下：
1.3 x フルスケール値
> 600 bar以上
フルスケール値
温度性能
測定システムの温度が常温の20 °Cから逸脱した場合の表示誤差：
温度上昇時 約 ± 0.4 %/10 K
降温時 約 ± 0.4 %/10 K
フルスケール値の
オプション
バックフランジ
パネルマウントベゼル
3穴固定、パネルマウントベゼル
Exバージョン
圧着ベゼル、ポリッシュ仕上げ
電気接点
特殊スケール
その他のプロセス接続
---
