差圧を直接表示
高過負荷保護
ゼロ補正
圧力減衰機能内蔵
アプリケーション
低差圧、高静圧での差圧測定用。腐食性のない気体や液体の媒体で、粘性の高くないもの。特にフィルター、ポンプ、パイプシステムのモニタリングに適しています。
機能

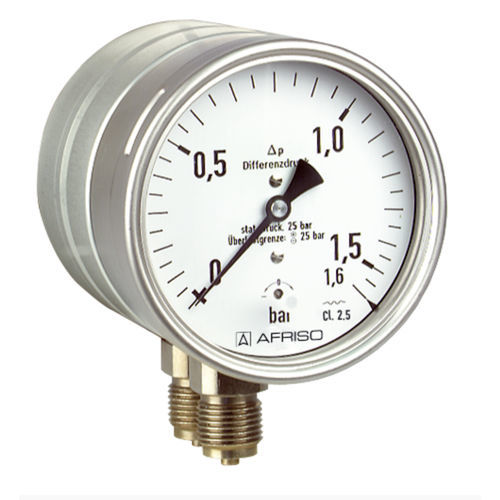

圧力は弾性ダイアフラムで隔てられた2つの圧力室に作用します。圧力室内の圧力が異なる場合、ダイアフラムは圧縮スプリングに抗して軸方向に変位します。これはロッドによってムーブメントに伝達されます。差圧は指針で直接示されます。ダイアフラムは金属サポートによって保持され、その結果、両側で最大25バールの過圧安全性が得られます。
温度性能
測定システムの温度が常温の20 °Cから逸脱した場合の表示誤差:
昇温時 約 ± 0.5 %/10 K
降温時 約 ± 0.5 %/10 K
フルスケール値の
オプション
グリセリン充填(タイプD 8)
バックフランジ
特殊スケール
その他のプロセス接続
---
