金属製ストップによる明確な取り付けと圧入
シールの裏側に媒体が侵入しない
SIP/CIP対応
アプリケーション

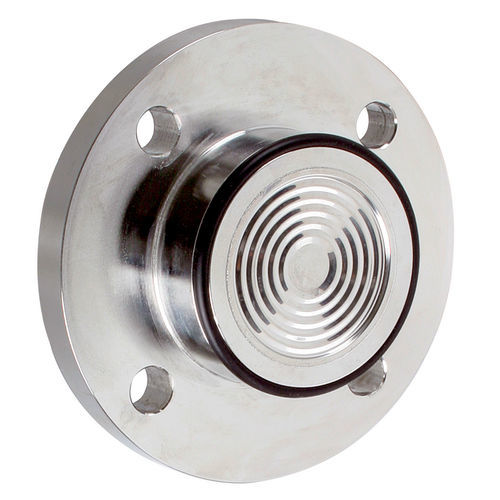

フランジタイプダイヤフラムシールMD56は、配管やタンク内の圧力測定・制御ユニットの無菌プロセス分離用です。ブルドン管圧力計、圧力変換器、圧力スイッチへの取り付けに。デッドスペースのない無菌プロセスでの取り付けに。代表的な用途
プロセスエンジニアリングにおける無菌アプリケーション
バイオテクノロジー
酪農
醸造所
商品説明
使用されている材料はすべてFDAリスト入りです。EHEDG衛生設計勧告に従った明確な設置。ケミカルシールと測定器は溶接されており、分離不可能な一体型で、衝撃や振動に強く、汚れが付着しにくい構造になっています。ケミカルシールの呼び径は25、50、65、80があり、コンパクトな設計のため、幅広い用途に適しています。
技術データ
プロセス接続
ステンレス 316 L
NEUMO バイオコントロール
D25、D50、D65、D80
ダイヤフラム
ステンレス鋼 316 L
材質(接液部)
ステンレス鋼 316 L, EPDM
USPクラスVI、FDAリスト入り
表面粗さ RA
≤ 0.8 µm
シール
EPDM
機器接続
溶接接続
圧力伝達液体
パラフィンオイル(FM 09)、FDA認定品
圧力範囲
バージョンの概要を参照
取り付け可能
ブルドン管圧力計 NG 50, 63, 80, 100, 160
圧力変換器(DMU)
圧力スイッチ(DS)
オプション
その他の材質
電解研磨
冷却エレメント
キャピラリー
その他の充填液
ハウジング、ブロックフランジ、シールなどの付属品
---
