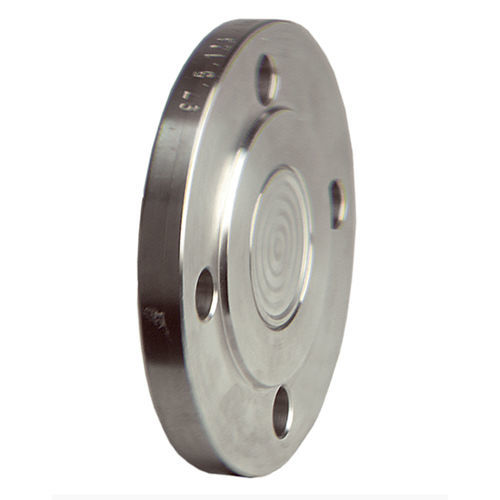

フラッシュ、溶接ダイアフラム
DINおよびASMEフランジ接続用
多数の特殊素材とコーティング(オプション)
セル設計として底部計器接続付き(オプション)
アプリケーション
ブルドン管圧力計、圧力変換器、圧力スイッチへの取り付け用腐食性、高粘度、汚染、結晶化、高温媒体用。代表的な用途
化学工業
石油化学
製油所
発電所エンジニアリング
技術データ
プロセス接続/チューブ
ステンレス鋼 316 L
ASME B 16.5(レイズドフェイス)またはEN 1092-1 タイプB 1に準拠したフランジ接続
ダイヤフラム
ステンレス鋼 316 L
計器接続
溶接接続
圧力伝達液体
パラフィンオイル(FM 09)、FDA認定品
圧力範囲
バージョンの概要を見る
オプション
プロセス接続
特殊材料/コーティング
その他のシール面
セルデザイン
ダイヤフラム
特殊材料ハステロイ, モネル, ニッケル, インコネル, インコロイ, プラチナ, チタン, タンタル, ジルコニウム, その他のクロム-ニッケル-スチール合金
コーティング/ライニングPFA(250 °Cまで)、ECTFE(150 °Cまで)、PTFE(150 °C、100 barまで)、銀(150 °Cまで)、金(200 °Cまで)
その他
より高い公称圧力
機器接続用アダプター G¼B/G½B
冷却エレメント (> 100 °C)
キャピラリーチューブ(背面または底面)
その他の充填液
お客様専用フランジ
その他の呼び径
---
