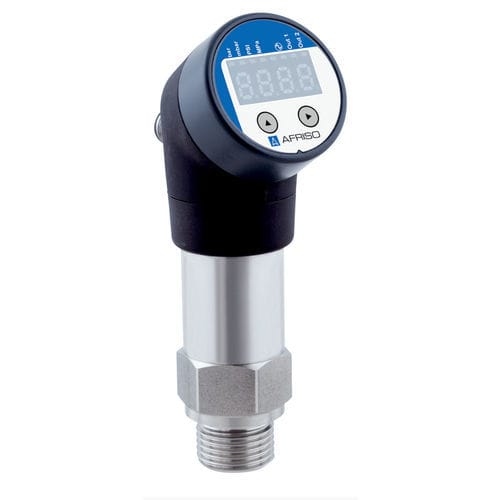

機械式圧力スイッチ EDS 10

相対絶対PNP

4桁LEDディスプレイ ディスプレイは任意の位置に回転および傾斜可能 2つのPNPスイッチング出力 アプリケーション 主な用途は、プラントや機械工学における気体または液体媒体の監視です。圧力スイッチは、高いスイッチング精度を必要とする空気圧または油圧システムに適しています。ディスプレイは回転や傾斜が可能で、悪条件下でも使用できます。 説明 ピエゾ抵抗式ステンレス製測定セルを使用しています。圧力スイッチEDS 10の4桁LEDディスプレイは、330°回転し、300°傾けることができます。スイッチングポイント（スイッチングヒステリシス）は、メニューと2つのキーで設定します。スイッチング出力の状態は、それぞれLEDで表示されます。公称圧力≥1において、圧力スイッチは制限なく真空密閉されます。 技術データ 測定精度 IEC 60770による特性曲線からの偏差 - 限界点校正（非直線性、ヒステリシス、再現性） > 0/0.4 bar ≤ ± 0.35 % FSO ≤ 0/0.4 bar ≤ ± 0.5 % FSO 長期安定性 ≤ ± 0.3 % FSO/Jahr 表示 4桁、7セグメント、LEDディスプレイ、赤色、 レンジ -1,999/+9,999、 可視エリア22.5 x 10.5 mm、 切り替え可能な圧力単位（bar、mbar、psi、MPa）用の4つのLED、 ステータス表示スイッチング出力、 スイッチング出力1：緑色LED、 スイッチング出力2：黄色LED 測定範囲 注文表を参照 スイッチング出力 スイッチング遅延時間 0～50秒 繰り返し精度 ≤ ± 0.1 % FSO スイッチングサイクル > 100 x 106 スイッチング周波数 最大200 Hz
