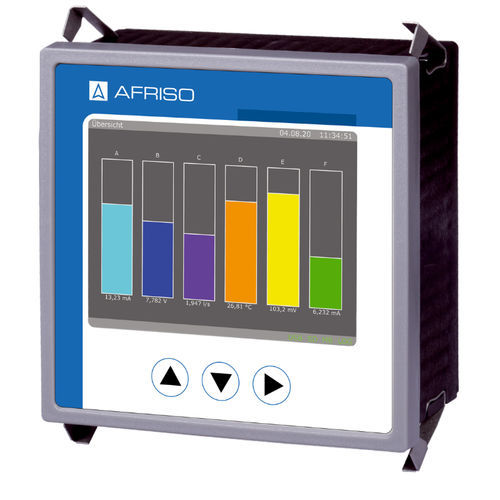

グラフィックディスプレイ

320 x 240制御遠隔

40の設定可能なディスプレイ・エレメント 1～12個のエレメントで構成可能な10個のディスプレイ 統合ウェブサーバー 遠隔操作 インターフェースプロトコルModbus-RTU, Modbus-TCP アプリケーション グラフィック・ディスプレイに定義可能な値を表示するためのユニバーサルな使用。複数のディスプレイをスクロール可能ウェブブラウザによる視覚的な信号監視その後の評価のためのデータのロギング。 製品概要 マルチチャンネルプロセスディスプレイMPA10は、コントロールパネルに取り付けるためのディスプレイユニットとデータロガーが一体化した製品です。標準信号用に最大8つのアナログ入力を備えています。入力は電流入力または電圧入力として設定できます。調整可能なスイッチングしきい値により、アナログ信号からカウント値を得ることができます。定義可能な単位でスケーリングされた測定値を表示することができます。測定値は、数値表示、バーチャート、タイムダイアグラム、最大ポインタ、LEDなど、設定可能な表示エレメントによって表示されます。本装置は、あらかじめ設定された標準表示ウィンドウとともに出荷されます。すべての信号は、デバイス・メモリに周期的に記録することができます。ロギングされたデータは、デイファイルとして内蔵のmicroSDカードに保存されます。これらのファイルは、いつでもUSBフラッシュドライブに保存したり、ネットワークインターフェースを介してダウンロードすることができます。デバイスの設定は、ネットワークインターフェースの内蔵ウェブサーバーまたは無償の設定ソフトウェアで行います。さまざまなインターフェース（RS 485/LAN）により、本機をデータネットワークに簡単に統合でき、測定データをリアルタイムで表示・記録できます。 技術データ 測定範囲 電流入力 0～20 mA 入力抵抗 50Ω 電圧入力 0～10 V 入力抵抗 100 kΩ
