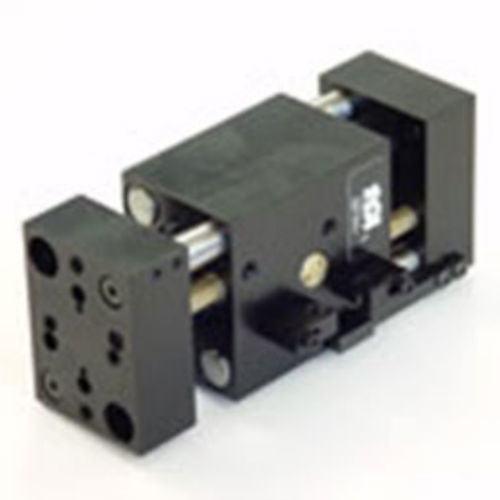

空圧式グリッパー AGW-375-1

平行複動式

特長とメリット *4つの独立したピストンがジョーに動力を伝達するため、重量に対する把持力が非常に高い。 *爪が平行に動くため、ツーリングが容易です。 *潤滑油を使用しないエア駆動のため、OSHA に準拠した動作が可能です。 *ピストンシールは、長寿命のクワッドリングタイプです。 *大型のジョーサポートシャフトは、本体の全幅に渡ってガイドされています。 *ジョーの開閉状態を監視するために、近接スイッチも用意されています。 *AGW-375-1シリーズは、現場での修理が可能なため、コスト削減とダウンタイムの最小化が図れます。 *非同期式バージョンでは、グリッパーのジョーが部品の中心線とグリッパーの中心線に一致するようにすることができます。 製品仕様 閉じる 0.3秒 [0.3秒］ オープン：0.3秒 [0.3秒］ 圧力レンジ 低／高 20～120 PSI [1.7～8 BAR] です。 温度範囲 低／高 -20°／180°F［-28°／80°C］。 サイドプレイ ± 0.001［0.03mm］の誤差 中心からの繰返し精度 ± 0.002 [.06 mm]である。 負荷容量静的・動的 最大引張強度 100 ポンド 20 ポンド [445N] [89N］ 最大圧縮強度C 100 ポンド 20 ポンド [445N] [89N］ 最大モーメントMx 175 in/lb 35 in/lb [18.7Nm] [4Nm］ 最大モーメントMy 250 in/lb 50 in/lb [28Nm］［5.6Nm］です。 最大モーメント Mz 175 in/lb 35 in/lb [19.7Nm] [4Nm］ 材質高強度、ハードコートアルミ青銅、スチール 重量：1.3ポンド[6kg]です。 ピストン径：0.625インチ×4 [15.8mm]相当
