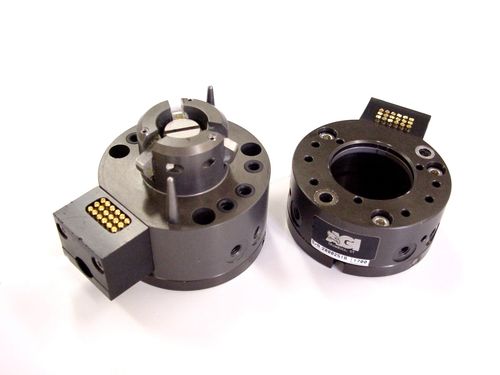

ロボット用工具交換装置 AGC-40

空圧式

特長とメリット *フェイルセーフ - 圧力がなくなっても、ロック機構はロックされたままです。 *高い繰返し精度で大きなモーメントに対応 - インデックスピンは、ツールチャンアダプタに高い繰返し精度+/-0.0005 in.を与え、急激なモーメントに対応する能力を与えます。 *高速カップリング - ロボットアダプタとツールマウントアダプタは、1/2秒以内にカップリングできます。 *低偏位 - 独自のラッチ機構により、ツールアダプタをロボットアダプタ本体に引き込み、トルーマウントアダプタに予圧を与え、優れた剛性を実現します。 *カップリングウィンドウ - ロバットアダプタがツールアダプタを引き上げ、ツールマウントプレートの面から0.4インチまで離した状態でカップリングすることが可能です。 製品仕様 デザインフェールセーフカップリング。 最大積載重量: 200 lbs. 負荷容量。 最大張力T......0 PSIで2000ポンド. 最大圧縮C...4000ポンド。 最大モーメントMx......4000 in/lb 最大モーメント My......4000 in/lb 最大モーメントMz......3000 in/lb 精度 位置繰り返し精度 X & Y +/- 0.0001 in. 位置決め繰り返し精度 Z +/- 0.0001 in. 圧力範囲低圧＝30psi、高圧＝120psi 温度範囲低い= -20 F; 高い= 180 F 材質高強度、ハードコートされたアルミ合金とステンレス鋼 重量：4.14 lbs. ポート（標準）。(ロボット側に1/8NPTを8個確認。 電気接点（オプション）：22個@5 アンプ各
