圧縮ロードセル

圧電スチール製

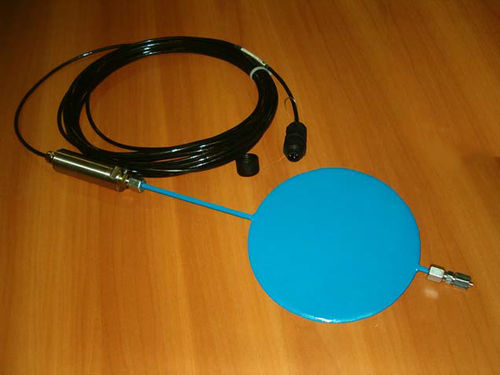

油圧圧力セルは、 堤防 や土台の総負荷を測定するために開発され、主に ダム、トンネル、橋に使用されています。 それらはコンクリートに埋め込まれたり、 岩や構造物の裂け目に接合されていてもよい。 圧力セルは、 エッジに沿って溶接され、油圧 流体で満たされた2つのスチールシェルでできています。 セルには直径方向に対向する2つのチューブが取り付けられています。1つは油圧 流体を充填するためのもので、もう1つは 圧力探触子を取り付けるためのもので、特別な場合には ダイヤルゲージです。 セルは、 要件に応じて異なる形状および寸法（ø = 100,200,300mm）であってもよい。 流体をセンサーに取 り込むチューブは、可変長であってもよい。 圧力セルは、 構造物と基礎となる表面の間に設置することも、 最も効果的な方法で土工内に挿入することもできます。 電気ケーブルは、 適切な 測定単位でデータ読み取りポイントに信号を伝送します。 測定は、 ハンドヘルド・リーダーを使用してローカルで読み取ることも、 モデムを介してAGISCO 機器を使用してリモートで読み取ることもできます。 要件に応じてプラスチックとゴム材料を使用する油圧ロードセルの他のモデルがあります。 一部には、 化学薬品による侵食に抵抗するための保護コーティングが施されています。 これらの柔らかい 壁のセルは、土 台を 砂や粘土から構築する必要がないため、埋立地の積載量を測定する場合に特に便利です。
