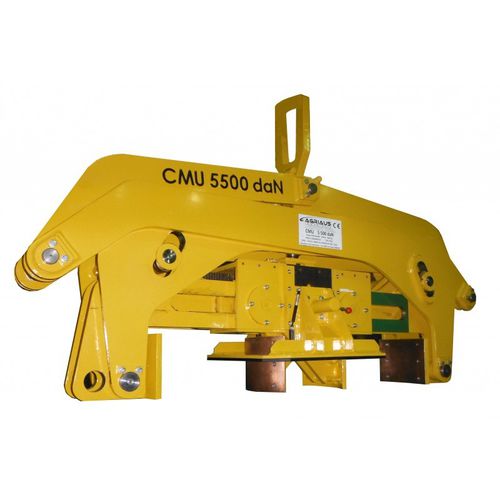

コイル吊りクランプ PI281

縦型機械式ラックアンドピニオン

提案されたシザークランプは，その外径だけでなく，扱う荷重にも比例して締め付けが行われるクランプである。 説明します。 主な構成要素は 2つの外側と2つの内側のグリップシューには，それぞれ1/2インチの硬質銅製の保護プレートが取り付けられている。内側のシューには、コイルのコアへの挿入を容易にするため、PA6 ep15の切頭円錐形のプロテクターが取り付けられている。 外側のシューは、ラック＆ピニオン機構によって移動が同期されています。 クランプのフレームにボルトで固定された固定敷板です。プレートの下面には10mm厚のPA6プレートが取り付けられており、コイルに傷をつけないようになっています。 開封ロックは、クランプ上部にある1/4回転の自動ロックで行います。ロックのメスの部分には窓があり、位置を確認することができます。 クランプのすべての接合部はウェアリングに取り付けられており、レバーの最もストレスのかかる部分には合金鋼の補強材が施されています。 このクランプのすべてのボルトとナットには、中ネジロックが取り付けられています。
