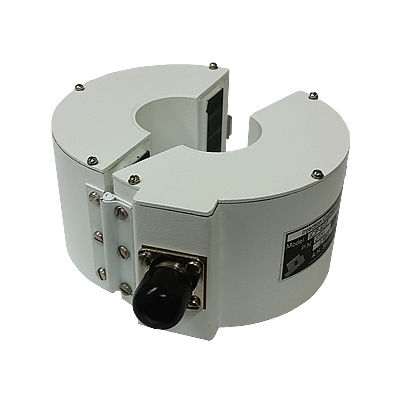

電流注入プローブ ICP-622

テスト用堅牢幅広板

この注入電流プローブは、特定の試験要件を満たすために、1 MHz～500 MHzの大きなRF電流を信号回路や電源回路にカップリングするために使用します。車載BCI試験用のISO 11452-4およびIEC 61000-4-6規格の仕様に適合するように設計されています。 特徴 1 MHzから500 MHzまで 個別校正 堅牢な構造 スプリットタイプのクランプオン設計 MIL-STD-461 CS114, CS115, CS116 ISO 11452-4:2005およびIEC 61000-4-6に準拠 製品詳細 インジェクション電流プローブは、開口部を通過する導体に大きなRF電流を誘導結合するために使用されます。導体は伝導感受性またはイミュニティ試験対象機器の信号回路、制御回路、電力回路です。この注入電流プローブは、1MHzから500MHzの大電流をカップリングするために使用されます。この注入電流プローブのCW入力パワー定格は、30分間で200ワットである。 注入電流プローブは、電力線または信号線の周囲に設置すると、一次側が多回転、二次側が一回転する変圧器として機能します。そのため、サセプタビリティ信号源には（公称）50Ωの負荷を与え、被測定ケーブルと直列に配置した場合には、より低いサセプタビリティ信号源インピーダンスを提供します。注入電流プローブは、挿入損失 (dB) によって特徴付けられます。挿入損失は、50Ωの回路に直接注入する場合のクランプの非効率性を表します。
