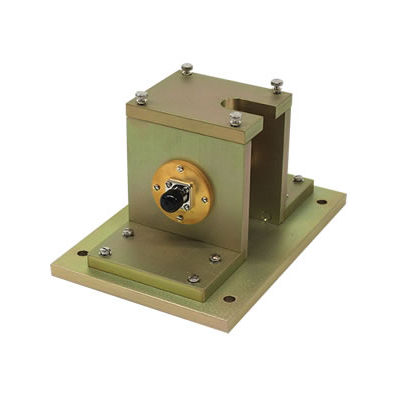

電流プローブ用テストフィクスチャ CPF-630

ほとんどのバルク電流注入試験手順では、電流プローブ校正用治具を使用する必要があります。 特徴 20 Hz～500 MHz BCI試験 頑丈な構造 3年保証 製品詳細 インジェクションプローブの校正フィクスチャは、バルクカレント インジェクション テストプロシージャー スペックのほとんどで要求される試験装置の一部です。校正フィクスチャを使用すると、コンプライアンス試験を実施する前に、注入プローブを迅速かつ簡単に校正することができます。スタンドアロン注入プローブ校正フィクスチャのDO-160、セクション20 VSWRフィクスチャの要件を上回っています。 テストフィクスチャは、電気的に短いトラフ伝送路で構成されています。この短い区間では、線路の中心導体に電流を測定することができ、電流プローブは中心導体の周りに固定されます。フィクスチャの出力端は、50オームのレシーバ、スペクトラムアナライザ、またはRF電圧計で終端されています。このRF電圧計が発生する電圧を測定することで、中心導体に流れる電流を計算することができる。トラフは、電流プローブが中心導体の周りにクランプできるような大きさで、トラフの外部導体は電流プローブの外部シールドの周りに伸びている。 ケーブルやケーブル織機の回路インピーダンスや共振が変化するため、校正治具は、被試験システムで規定の電流を発生させるために必要な注入プローブへの順方向電力を設定するために使用されます。
