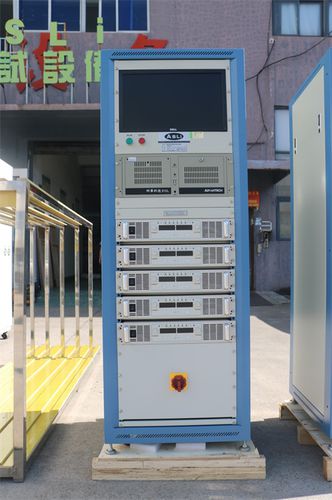

絶縁試験機

高電圧絶縁抵抗出力

太陽光発電の普及と発電所の大規模化に伴い、太陽電池モジュールの出力低下、絶縁不良、剥離などの問題が露呈するようになった。 長年の研究の結果、部品の適用過程における問題の大部分は、内部導体とアース間（境界を通る）の漏れ電流によるものであることが判明した。 長期間のリーク電流は、セルのキャリアと空乏層の状態の変化、回路内の接触抵抗の腐食、パッケージ材料の電気化学的腐食などの問題を引き起こし、その結果、セルの電力減衰、直列抵抗の増加、光透過率の低下、剥離などの現象が発生し、長期的な発電量と部品の寿命に影響を与えます。 機能的特徴 太陽電池モジュールのフレーム端は接地されており、実際の状況をシミュレートするだけでなく、試験プロセスにおけるフレーム高圧による潜在的な危険を防止します； 各コンポーネントについて、2本の高電圧線と2本の接地線の4線式試験方法を採用。高圧線はジャンクションボックスを通して内部で部品と接続され、アース線はフレームと接続されるか、他の有効な位置で接続される。 各チャンネルは独立しており、各チャンネルの電圧の極性と時間は別々に設定できます； 電圧、漏れ電流、絶縁抵抗を同時に表示； 電圧、漏れ電流、絶縁抵抗曲線をリアルタイムで監視；
