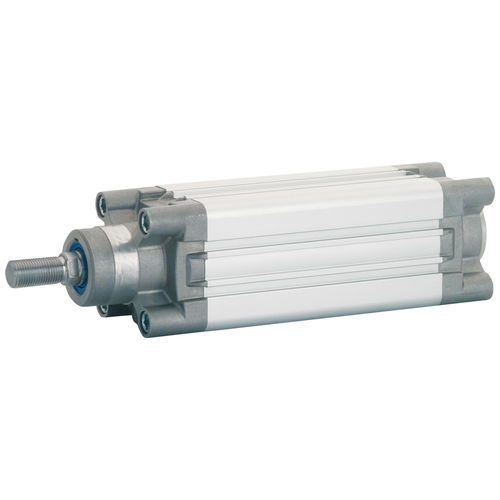

空圧シリンダ XH series電磁ピストン複動式スチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- 技術
- 電磁ピストン
- 構成
- 複動式
- 材質
- スチール製
- 規格
- ISO 15552
- その他の特徴
- 調整可能低下機能
- ストローク
最少: 25 mm
(0.984 in)最大: 1,000 mm
(39.37 in)- ボア径
最少: 32 mm
(1.26 in)最大: 125 mm
(4.92 in)- 圧力
最少: 1 bar
(14.5 psi)最大: 10 bar
(145 psi)- 周囲温度
最少: -20 °C
(-4 °F)最大: 80 °C
(176 °F)
詳細
構成部品・材料
1 クロム鋼 C40 ピストンロッド
2 亜鉛メッキ鋼製ナット
3 ポリウレタン製ロッドシールまたはFKM
4 アルミニウム製フロントカバー
5 ポリウレタン製クッションシールまたはFKM
6 亜鉛メッキスチール製スクリュークッション
7 アルミニウム製バックカバー
8 陽極酸化アルミシリンダー形状本体
9 亜鉛メッキスチール製スクリュー
10 焼結青銅製ベアリング
11 ポリウレタンピストンシールまたはFKM
12 プラストフェライト磁石
13 フロントアルミニウムピストン
14 サポートマグネット
15 リアアルミニウムピストン
16 NBRまたはFKMのO-リング
17 NBRまたはFKMのOリング
流体
フィルター付き圧縮空気、潤滑油入り圧縮空気、無潤滑空気
機能
単動形磁気式または非磁性式
二重緩和された代理の単一か二重端
棒、磁気または非磁気。
タンデム
---
