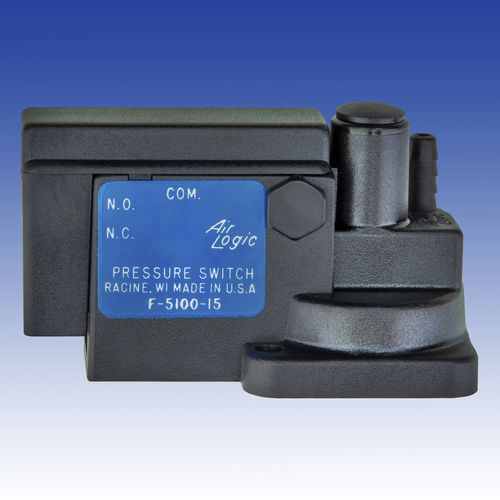

小型圧力スイッチ F-5100 series

ダイヤフラム式相対NC

標準的な圧力スイッチで、さまざまな電気定格をご用意しています。15Aと0.1Aは最も一般的なバージョンで、一般的に最も短いリードタイムがあります。15Aは、ほとんどの電流を必要とする機器の直接制御に推奨されます。.1Aのスイッチは金メッキの接点を持ち、PLCやマイクロコントロールインターフェイスなどの低アンペアアプリケーションに推奨されます。その他の電気的オプションは、特定のアプリケーション要件に対応しています。 圧力スイッチは、スプリングの力で対向するダイアフラムに信号圧力を加えます。圧力信号の力がスプリングの力よりも大きくなり、設定値（オン圧）に達すると、内部の機構が動き、電気的な状態が変化します。 スイッチがトリップすると、通常は開いている回路が閉じ、通常は閉じている回路が開きます。スイッチは、圧力信号がリセットポイント（「オフ」圧力とも呼ばれる）を下回るまで、この状態を維持します。 オン "圧力と "オフ "圧力の差は、スイッチの差動またはヒステリシスとして定義されます。これは、圧力スイッチで制御されるコンプレッサーシステムなどのアプリケーションにとって重要な特性です。例えば、システムの消費量や容量と、スイッチの差動が、コンプレッサーの運転頻度を決定します。 工場出荷時にプリセットされたオプションを利用できます。仕様やカスタムパーツについては、営業担当者または代理店にお問い合わせください。 スイッチの調整は、丸いカバーを外して平頭ネジを回すことで行います。時計回りに調整するとセットポイントが上がります。
