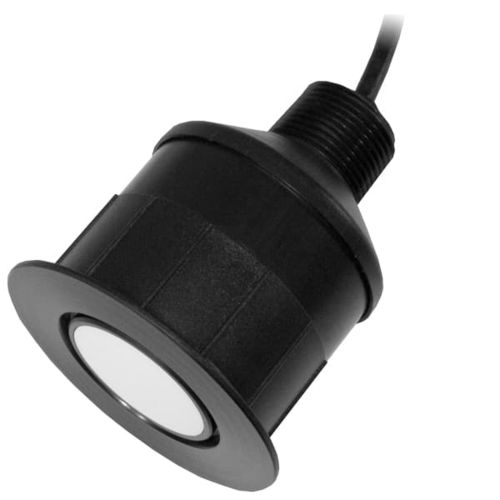

円筒形超音波トランスデューサー AR50 Airducer®

圧電音響超音波

アプリケーション - レベル測定 - オープンチャネルフロー - 障害物の回避 - 近接 特徴 - 頑丈な密閉構造 - トランシーバーと信号処理の電子機器を収納できるハウジングデザイン - BSP、NPT、またはM32スレッドで利用可能なマウントキャップ - 標準的な内部シールド オプション - 標準的なケーブルの長さで完全な組み立てが可能 - マウントキャップはBSP、NPT、またはM32スレッドで利用可能 - 温度補正用に10KΩのサーミスタを用意 - 化学的に過酷な環境での使用に適したPVDF製ハウジングを用意 仕様は以下の通りです。 - ピーク動作周波数：50 kHz - 最小送信感度：106 dB re, 1µPa/V at 1 m（最高送信周波数にて - 最小受信感度： -162 dB re, 1V/µPa at 最高の受信周波数 - 最小並列抵抗450 Ω - 最小および最大検出範囲*:25 cm～15 m（10インチ～49フィート - 典型的な検出範囲。30cm～10m（1～33'）。 - フリーキャパシタンス5700 pF（1 kHz時 - ビーム幅: 12° at -3 dB - 最大駆動電圧： 1500 Vpp（2%デューティサイクルのトーンバースト時 - 動作温度： -40～90°C（40～194°F - 重量：560g（1.2 lb. - ハウジングガラス繊維入りポリエステル - 音響窓ガラス繊維強化エポキシ樹脂
