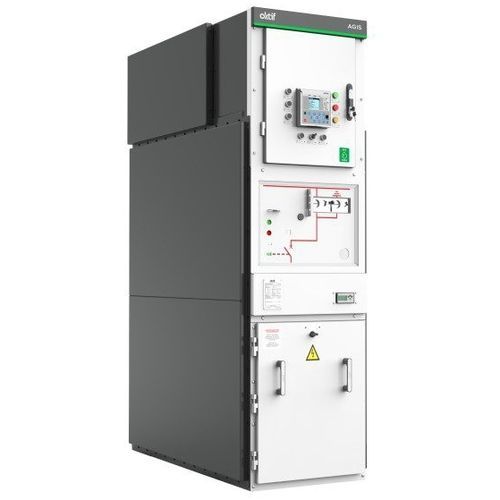

中電圧開閉装置 AGIS 36

低電圧スイッチング絶縁

Aktifガス絶縁開閉装置は、SF6ガスの環境への影響を低減し、絶縁環境に乾燥空気ガスを使用することで、より持続可能なソリューションを提供するために製造されています。ガス絶縁開閉装置は、IEC 62271-200規格に準拠し、36 kV、2000 A、31.5 kA/3sまでのLSC-2サービス継続性、PMパーティション、AFLR内部アーク分類を製造および試験しています。 少なくとも30年間はメンテナンスが不要な密閉圧力システムにより、お客様の設備において最適な信頼性が確保されます。AGISは、国際認定試験所による型式試験を受けて製造され、4つのコンパートメントで構成されています： - バスバーコンパートメント：バスバーコンパートメント：定格電流に応じた電解銅バスバー、ポストインシュレーター、オプションの電流/電圧トランスが取り付けられるコンパートメント。 - 開閉コンパートメント：3ポジション断路器および/または真空式サーキットブレーカーを備えたこのコンパートメントは、工業用乾燥空気ガス（～80%窒素+～20%酸素）に対する耐漏性を備えた、完全に密閉されたステンレススチール製タンク内にあります。 - LVコンパートメント：システムで使用されるすべての測定装置、保護リレー、端子接続、通信装置およびその他の保護・制御装置が配置される区画。 - ケーブル・コンパートメント：オプションとして、電流および/または電圧変圧器をこのセクションに配置し、ケーブル接続を行うことができる。 AGISは、IP3Xの保護等級により、屋内アプリケーションで使用するためのコンパクトで強力なソリューションを提供します。 AGISシリーズガス絶縁開閉装置は、最小限の寸法とコンパクトな設計により、アプリケーションエリアを最大限に節約します。
