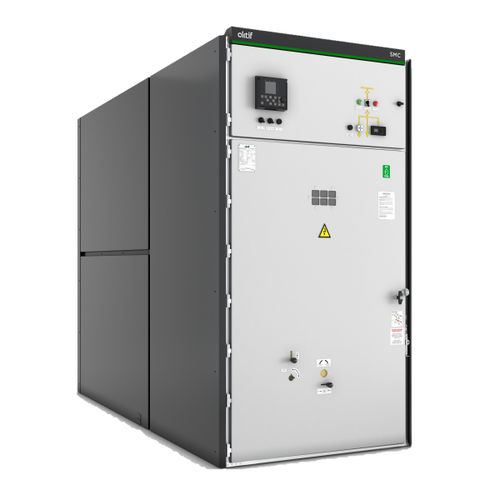

Aktif SMCシリーズ中電圧メタルクラッドスイッチギアは、IEC 62271-200規格に準拠し、最大46kVまで製造可能なスイッチングおよび制御システムです。SMCシリーズ開閉器には以下の2種類があります;
- SMC-0 : 固定サーキットブレーカー
- SMC-1 : 引出し式遮断器
メタルクラッドスイッチギアは、4つの独立したコンパートメントで構成されています;
- 低電圧コンパートメント:このコンパートメントは、測定、保護、制御、監視、通信およびその他の関連システムのすべての二次回路が含まれています。
- バスバーコンパートメント:このコンパートメントには、定格電流に応じた電解銅バスバーが収納されています。バスバーコンパートメントへのアクセスは、特別な安全手順と工具があれば可能です。
- スイッチング・コンパートメント : このセクションには、プロジェクトの要求に従って、以下の機器が収納されています。
- SF6ガスまたは真空サーキットブレーカーのフロントメカニズム、
- 床引出し式引出しユニット、
- バスバーおよびケーブル接続用自動シャッター、
- サーキットブレーカー、引出しユニット、シャッター、ドア間の機械的インターロック。
- ケーブル・コンパートメント : このコンパートメントには、計器電流、電圧変圧器、サージアレスタ、AktifSES シリーズ接地スイッチ、容量性分圧器、ケーブルグランドおよび付属品が含まれます。
SMCシリーズ中電圧メタルクラッドスイッチギアは、高レベルの安全性とエネルギー継続性を必要とする施設の安全性に使用されます。
aktifのSMCシリーズ中電圧メタルクラッドスイッチギアは、熱帯の周囲条件で製造することができます。
SMCシリーズは、IEC 62271-200規格に基づき、国際的な認定試験所で完全に型式試験され、設計されています。
---
