HFアンテナ DF-A0015

全方向アクティブ屋外用

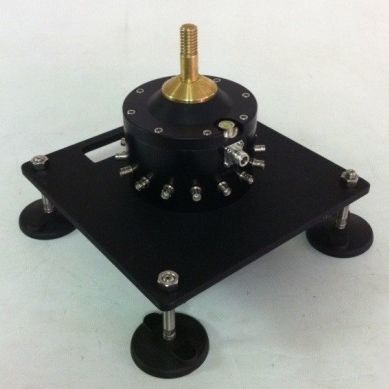

DF-A0015 は、8 素子のアクティブアドコックアンテナアレイを実装し、9 番目の素子を中央に配置して無指向性センシングを実現しています。この方向探知用アドコックアンテナアレイは、1MHzから30MHzの周波数帯域をカバーしています。 低周波での性能を向上させるために、DF-A0076を搭載することも可能です。DF-A0015の9素子に加え、直径が約4倍の第2アレイを搭載し、0.5～7MHzの帯域で優れたDF感度を実現しています。 このアレイは、ワトソン・ワット（WW）DF推定法と共に使用されることを意図しています。補正されたWWは、25～30MHzの領域で精度を高めるために使用されることもあります。 このアレイは、アクティブマッチング回路がバイパスされ、パワーダウンするパッシブモードを特徴としています。すべてのアンテナエレメントは、ビームフォーミングのために中央コンバイナーシステムに接続されています。 アンテナはコンパクトな収納・運搬用ボックスに入っており、特別な工具や土木工事を必要とせず、一人で60分程度で組み立てることができます。各エレメントには調整可能な脚部があり、凹凸のある表面にも対応します。このアレイは、屋外での長期間の使用を想定して設計されており、耐候性も備えています。 寸法（m） - - 高さ2.8 m 直径16 m 質量(kg) - - 98.5 - (重量) 最大 VSWR - - < 2 偏波 - - 垂直 サイズ (m) - - 16
