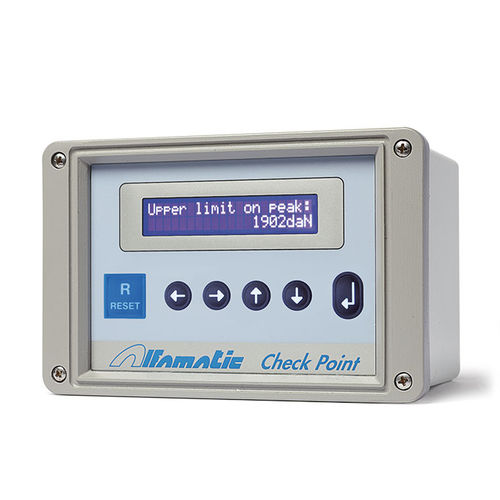

強度測定器 CHECK POINT

デジタルランスデューサー用接触

チェックポイントは、プレスに特化したビューワーとして発想・開発されました。 その特徴は、接触力、衝撃力、最大力制限、到達力など、メニューパラメーターが明確に定義されていることです。 以下のようなチェックが可能です： プレスにかかる力の制御、あらかじめ設定された力に達したときのプレスの停止、空気圧シリンダーの増力装置の起動、あらかじめ設定された値でのデジタル出力の活性化。 シリンダーの油圧を制御し、あらかじめ設定された圧力に達するとプレスを停止させるため、あらかじめ設定された値でデジタル出力を起動させるため。 シリンダーロッドの位置を確認し、あらかじめ設定されたストロークに達したときにプレスを停止し、部品の最終的な高さを確認するため、あらかじめ設定された値でデジタル出力をアクティブにします。 2つのバージョンを用意しています：AN（アナログ変換器用）、EN（インクリメンタルエンコーダー用）。 技術仕様 変換器との直接接続 英数字表示 ANバージョンで使用可能な入力ロードセル2mV/V（電源10V）、0-10V、0-20mA、4-20mA信号 ENバージョンで使用可能な入力インクリメンタルエンコーダー（ゼロマーク付き 電源24 VDC デジタル入力：24 VDC、正論理、電気的に絶縁されています。 デジタル出力: 24 VDC, 正論理, 電気的に絶縁されています。 通信ポートUSBタイプBデバイス 外形寸法幅175mm、高さ115mm、奥行き105mm
