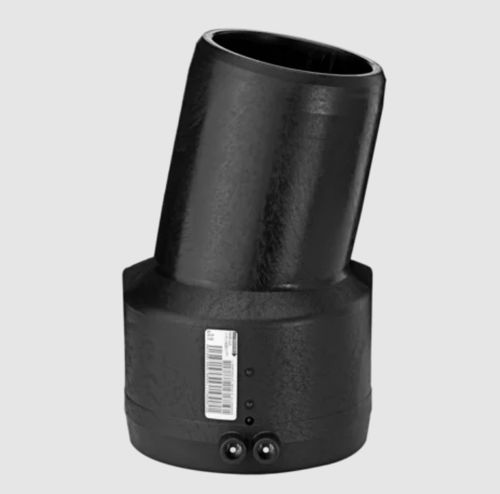

エルボー WS11 SDR 11 スピゴット付
ガス、水、H2
角度11
ユニバーサルな方向変換
複数の組み合わせ=エルボ22°と33°が可能
安全技術
DVGWテストマークDV-8606AU2249
適用範囲
FRIALEN エルボー WS 11°は、HD-PE パイプの方向転換に最適です。複数の用途に使用でき、22°、33°などのエルボも可能です。
組立手順
パイプ端部を FRIALEN エルボー WS 11°に固定するには、FRIALEN 溶接を使用します。パイプ端の一方を FRIALEN エルボ WS 11°のカプラ側に挿入して融着し、もう一方を FRIALEN カプラに接続して融着する。パイプ端部は、一般的な施工説明書に従って準備(酸化皮膜の除去と洗浄)します(「FRIALEN 安全継手 住宅接続用および d 225 までの配水管用」の「組立説明書」も参照してください)。
FRIALEN エルボー WS 11°を使用する理由
11°/22°/33° または 45°+11°...複数の用途に対応し、あらゆる方向への変更が可能。
カプラー/スピゴットの設計により、障害物や限られたスペースにも柔軟に対応。
カプラーの挿入深さが長く、最適なパイプガイドを実現(保持装置不要)
カプラー内部の広い融着ゾーン
大きな肉厚による最大の安定性
カプラ前部と中央部のコールドゾーン
パイプに直接熱を伝える露出した加熱コイル
小さな環状ギャップによる最適な融着圧力
融着インジケーターによる目視融着管理
埋設継手をトレースするための追加バーコード(トレーサビリティ・コーディング)
---
