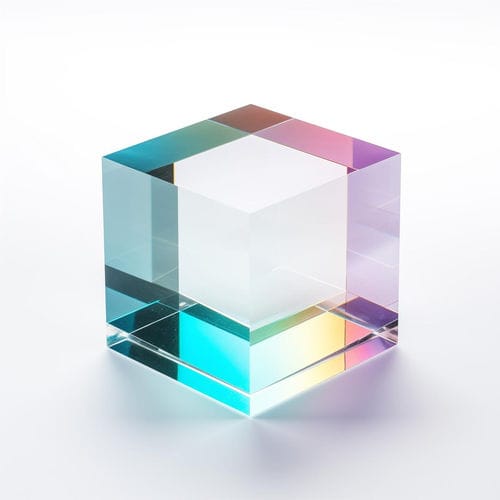

光学ビーム分離器

キューブ状無偏光

非偏光ビームスプリッター（NPBS）キューブの主な機能は、偏光状態を維持したままレーザービーム（単一または広波長範囲）を分割することです。 非偏光ビームスプリッター(NPBS)キューブはどのように機能するのか？ 入射ビームがエイリアン・フォトニクスのNPBSキューブの斜辺に到達すると、設計された分割比に従って2つのビームに分割されます。1つのビームはキューブを透過し、もう1つのビームは90°の角度（入射ビームに対して垂直）で反射されます。両方のビームの偏光状態は変わりません。 非偏光ビームスプリッター(NPBS)キューブはどのように製造されますか？ 標準PBS、高エネルギーPBS、広帯域PBSキューブと同様に、エイリアン・フォトニクスのNPBSキューブ製造は2つの直角プリズムの研磨から始まります。コーティングの設計が出来たら、プリズムの1つは斜辺に非偏光ビームスプリッターコーティングを施します。入射面と出射面には反射防止コーティングを施します。次のステップはプリズムの組み立てで、通常はセメント（エポキシ接着剤）を使用します。最終段階 - NPBSキューブは検査され、在庫として保管されるか、または顧客に出荷されます。 NPBSキューブの代替品 NPBSキューブはエイリアン・フォトニクスのいくつかの製品とよく似ています。まず第一に、非偏光TFPビームスプリッターです。この光学部品は同じ機能を持ちますが、主な違いは形状、セメント（接着剤）の欠如、入射角度です。部分リフレクターも光を分離しますが、通常、通常の角度で動作するように設計されており、偏光状態を維持するように最適化されていません。
