ブラシレスDC ドライブ A4915 series

PWM三相モ－タ－用

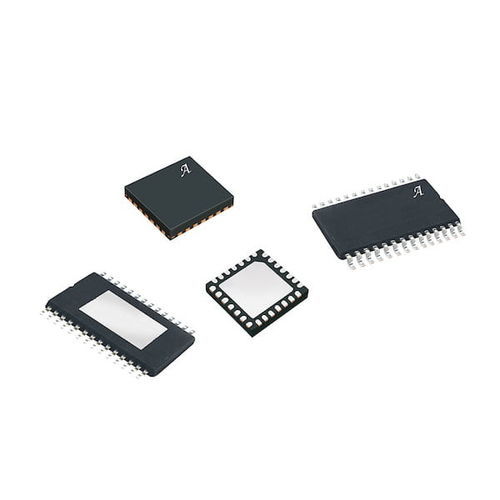

A4915 は、3 相ブラシレス DC モータのパルス幅変調 (PWM) 電流制御用に設計されています。 A4915 は、6 つの全 N チャネルパワー MOSFET に対して高電流ゲートドライブが可能です。 内部チャージ・ポンプは、ゲート・ドライブを7V 電源まで保証し、5Vまでの制限されたゲート・ドライブを提供します。ブートストラップ・コンデンサを使用して、NチャネルMOSFETに必要なハイサイドMOSFETのソース電圧よりも大きな電源電圧を生成します。 内部の同期整流制御回路は、PWM 動作中の外部 MOSFETの消費電力を改善するために提供されています。 内部回路保護には、ラッチ式サーマルシャットダウン、デッドタイム保護、低電圧ロックアウトが含まれます。 特別な電源投入シーケンスは必要ありません。 A4915 は、露出熱パッド付き 28 ピン TSSOP (末尾は LP) と、露出熱パッド付き 28 接点 5 × 5 mm QFN (末尾は ET) で提供されます。 これらのパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。
