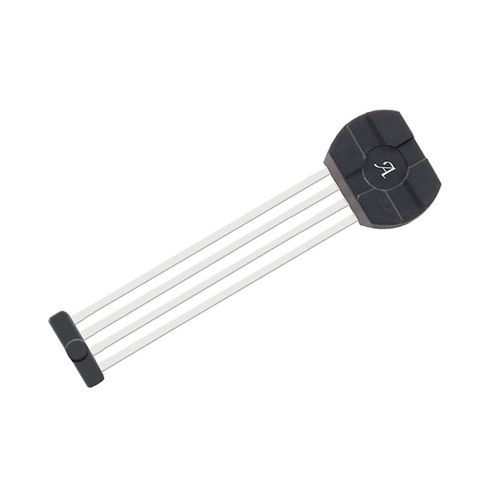

直線型速度センサ ATS601 series

ホール効果

ATS601LSG は、Allegro™ カムシャフトセンサー IC ファミリに加わったユニークな製品です。 単一の要素で定義されたパワーオン状態、センサICとして、最初の落下エッジ検出、高いランニングモードエッジ精度、エアギャップ、速度、温度の全動作範囲にわたって方向/方向不感度を提供します。 ATS601LSG は、最適化されたホール IC と単純な磁気ペレット構成で構成されています。 単一素子のホールICと磁気ペレット構成は、強磁性ターゲットによって生成される磁気信号に応答して切り替わります。 このICは低帯域幅フィルタを内蔵しており、センサICのノイズ耐性と信号対ノイズ比を高めます。 高度なデジタル回路設計により、ターゲット形状の不連続性、磁石とシステムオフセット、および熱勾配による悪影響を排除します。 信号処理は、エアギャップに依存しないゼロ速度の性能を提供し、車載アプリケーション、特にカムシャフトセンシングで見られる典型的な動作条件にデバイスの性能を動的に適応させるために使用されます。 このデバイスの結果として得られる出力は、強磁性ターゲットプロファイルのデジタル表現です。 工場でプログラム可能な多くのオプションにより、特定のアプリケーション要件を満たすためにパフォーマンスを最適化できます。 ATS601 は、鉛フリーの 4 ピン SIP パッケージ（末尾は SG）で提供され、リードフレームは 100% 曇り錫でめっき加工されています。
