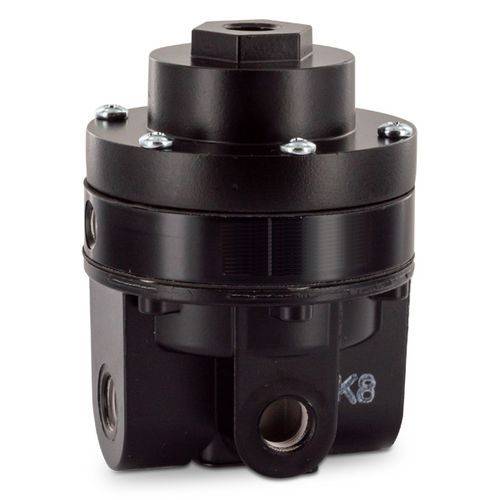

圧縮空気用圧力調整器 R750

中性ガス用メンブレン多段

説明 透過率を持つボリュームブースターは、一定のブリードを持たない空気圧パイロット圧により、出口圧力を1:1～1:6の比率で増幅します。この信号圧力は、一般的なレギュレーターのスプリングと同じ機能を持ちます：ダイアフラムに対圧を発生させます。この力は、ダイアフラムの下側の出口圧力によって補償されます。パイロット圧と出口圧の比率は、作動するダイアフラムのサイズによって異なります。 メディア 圧縮空気または非腐食性ガス 最大供給圧力17バール パイロット圧力 最大1:1で10バール、1:2で5バール、-1:3で3.3バール、-1:6で1.7バール、パイロットポートG1/4 精度 3.5 barの供給変動で。< 7mbar1:1, < 10mbar at 1:2, < 21mbar at 1:3, < 41mbar at 1:6 応答感度： - < 2mbar 1:1、< - 3mbar at 1:2、< 17mbar at 1:3、< 23mbar at 1:6 空気消費量 最大3 l/min リリーフ機能 緩和 リリーフ容量 170 l/min（1.5 bar出口、0.7 bar過圧設定値以上で ゲージポート レギュレーターのネジと同じネジを使用してください。 温度範囲 0 °C～70 °C / 32 °F～158 °F、-40 °C / -40 °Fまでの適切に調整された圧縮空気の場合 材料 ボディ：亜鉛ダイキャスト エラストマー。NBR/Buna-N インナーバルブ：真鍮、ステンレススチール
