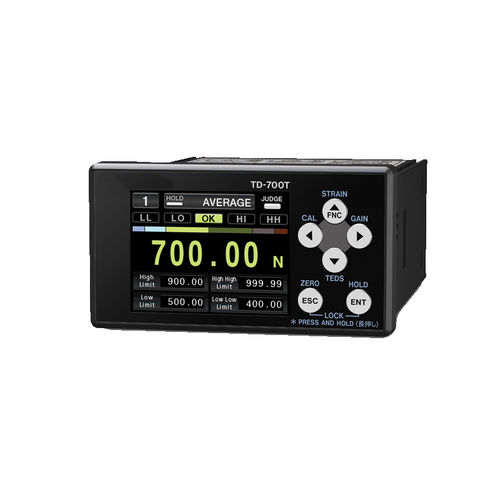

位置表示器 TD-700T

電流直流圧力

負荷、圧力、トルクなどの物理量を測定 ・表示するデジタルインジケ ーターTD-700T TD-700Tは、ひずみゲージ探触子で動作する荷重、圧力、トルクなどの物理量を測定・表示するためのデジタルインジケータです。 カラーグラフィックLCDディスプレイ、高速サンプリング、TEDS機能（IEEE1451.4クラス2ミックスモードインターフェース準拠）、各種ホールド機能を組み合わせたコンパクトパネルマウントディスプレイ（1/8DINサイズ）。 TD-700Tは、さまざまなシーンで最高のパフォーマンスを提供します。 アプリケーション • プレス継手のプレスローディング制御 • SMTノズルのチッププレス荷重管理 TD-700Tの特徴 • 高性能カラーグラフィックLCDスクリーン • 高速処理 • TEDS機能 (自動校正) • 静的ひずみ変位 モード • 波形＆バーメーター表示機能 • 各種データ保持機能 • CC-Link/RS-485オプション • ユーザーフレンドリーな警告 • リモートセンス機能 • ゼロポジションバーグラフ設定 • コンパクトボディ 仕様 ブリッジ電圧 10V DC、2.5V± 10%（最大30mA電流、リモート）センスを使用可能） 信号入力範囲 ±3.2 mV/V 校正範囲 0.3 mV/V —3.2 mV/V 校正精度 0.1% F.S. 以内（1m標準TEAC Φ8を使用する場合、350Ωのインピーダンス、10V BV、0.5mV/V 以上の設定を持つ4コア・シールド・ケーブル）非直線性 0.01% F.S以内（入力は1mV/V以上） ゼロドリフト 0.5μV/℃以内（入力変換値） ゲイン・ドリフト ± 0.005% F.S./°C A/D変換 24ビット、4000回/秒、20000回/秒（高速サンプリング・モード）
