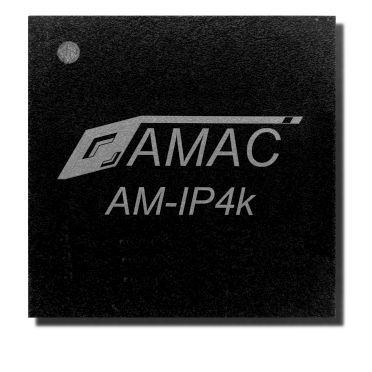

アナログマイクロチップ AM-IP4k

補間マルチチャンネルABZインターフェース付き

補間回路AM-IP4kは、正弦波出力信号を持つインクリメンタル位置・角度測定システムの分解能を向上させるために使用します。入力信号は、AMACが特許を有する内部ゲイン・オフセット制御を受け、信号周期は4倍から最大4096倍まで分割されます。このICは、ゲイン調整可能な3つの計装用アンプで構成されています。電圧インターフェースと最大1Vppの測定ブリッジを持つインクリメンタルエンコーダは、直接接続することができます。電流インターフェースとフォトダイオードアレイを備えたセンサは、簡単な外付け回路で対応可能です。入力信号はシングルエンドでも差動でも動作します。センサ信号のノイズはスイッチングアナログフィルタによって防止されています。さらに、デジタルヒステリシスにより、低入力周波数や静止状態での出力信号のエッジノイズを抑制することができます。AM-IP4kは、ABZ出力用のジッター抑制フィルターが実装された初のAMACインターポレーターです。センサーから出力される信号の品質は、IC内でモニターされます。そのため、エラーの種類を示す9種類のエラー信号を起動することが可能です。位置計算のために、360度補正（ロータリーエンコーダ）および信号形状補正（リニアおよびロータリーエンコーダ）のためのセンサまたはスケール固有の係数のセットをICのEEPROMに配置することが可能です。これにより、正弦波信号の高調波や測定スケールの不正確さが、位置値の誤差につながることはない。
