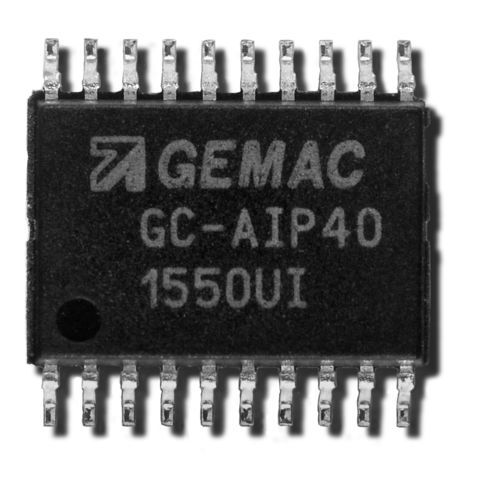

出力マイクロチップ GC-AIP40

プログラム可能デジタルアナログ

補間回路 GC-AIP40 は、90°位相シフトした正弦波出力信号によるインクリメンタル位置・角度測定シ ステムの分解能を向上させるために使用されます。このICは、標準化された電圧または電源インタフェースのセンサー、およびフォトダイオードアレイとセンサー測定ブリッジの直接接続に適しています。出力信号の最小エッジ間隔を調整できるほか、アナログおよびデジタルヒステリシスを設定できるため、入力信号が乱れた場合でも使用することができます。 - 入力信号 サイン/コサイン/リファレンス信号 差動／シングルエンド 1Vpp / 660mVpp / 530mVpp / 80mVppの範囲でゲイン調整可能 最大1.2MHz（補間レート20以下の場合 最大750kHz（補間レート=32の場合 最大600kHz（内挿分割数40の場合 - 内挿分割数 40 / 32 / 20 / 16 / 8 / 4 正弦波1周期あたりのエッジ数 - ゼロ信号処理：出力時の基準信号の幅を調整可能 - コンフィギュレーション：コンフィギュレーション端子 - 干渉抑制 : アナログヒステリシス調整可能 デジタルヒステリシス調整可能 出力時の最小エッジ間隔を調整可能 - 出力信号 90°方形波（A/B/Z）、TTLおよびCMOSに対応 - 形状：:TSSOP20
