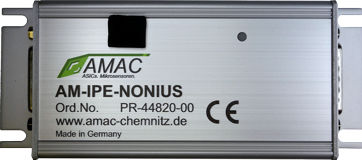

2 チャンネル補間器 AM-IPE-Nonius

6チャンネルプログラム可能ABZインターフェース付き

2チャンネル補間ユニットAM-IPE-Noniusは、90°位相シフトした2つの正弦波出力信号（バーニア信号）を持つ絶対距離・角度測定システムの分解能を高め、2つのバーニア信号からセンサの絶対位置を算出するために使用します。また、1チャンネルまたは2チャンネルのインクリメンタル位置・角度測定システムを接続することができます。内蔵のバーニア補間回路GC-NIPは、入力信号の正弦周期を最大8192個の増分に分割し、両チャンネルのインクリメンタル位置を計算するとともに、バーニア計算によって決定された絶対位置も計算します。位置分解能は22ビットまで正確です。絶対位置の精度を上げるために、センサー固有の係数とスケーリング固有の係数をGC-NIPのEEPROMに保存することが可能です。入力信号は、AMAC固有のゲインおよびオフセット補正を受けます。さらに、入力信号の位相シフトは、デジタル・ポテンショメーターを使用して静的に補正することができます。 センサー信号のノイズは、アナログローパスフィルタによって防止されます。また、デジタルヒステリシスにより、低周波や静止時の出力信号のエッジノイズを抑制しています。その結果、入力信号に短時間の外乱があった場合でも、後続の補間カウンターはエラーなく動作します。位置信号は、SPIインターフェース、SSIインターフェース、BiSSインターフェース、または従来のABZ方形波信号として、下流のコンポーネントに送信することができます。
