3チャンネル補間器 IPE2000

プログラム可能シリアルペリフェラルインターフェース付き測定システム用

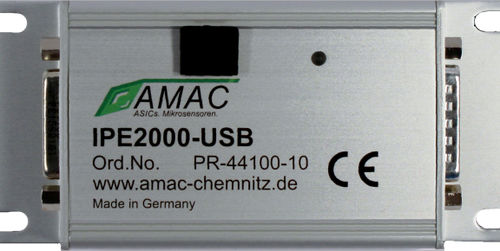

プログラマブル補間ユニット IPE2000 - USB は、90°位相シフトされた正弦波入力信号を持つインクリメンタル位置・角度測定システムに接続するためのものです。様々な測定原理で動作する多くのエンコーダシステムで使用することができます。 動作します。IPE2000 - USBは、最大2048倍までの信号周期の細分化を実現します。補間ユニットは、シングルエンドと差動の両方の入力信号で動作します。設定は、EEPROMまたはUSB経由で行うことができます。以下のような特徴があります。 シリアルインターフェースおよびアクティブ電流／電圧コンバーターをユニットに装備することができます。 AMAC固有のゲイン・オフセット制御と内蔵GC-IP2000の位相補正機能により、工業環境下での高い測定精度を保証します。 このユニットは、RS422インターフェースを介して標準的なメーターやコントローラに接続することができます。内部動作電圧は5VDCです。 補間回路GC-IP2000の機能、例えば切り替え可能なアナログフィルタやデジタルヒステリシスは、このユニットを制御システムでの使用に最適なものにしています。 - アナログ入力 サイン/コサイン/基準（インデックス）信号、差動またはシングルエンド 公称振幅 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp 最大入力周波数 260 kHz (全分解能) オプション：電流インターフェース付きエンコーダ用アクティブ電流／電圧コンバータ -内挿分割数 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100 出力信号 30ビットカウンタ値（USB経由）、シリアルインターフェース（SPI）オプション データレート：最大500,000回/秒 90°長方形配列 (A / B / Z)
