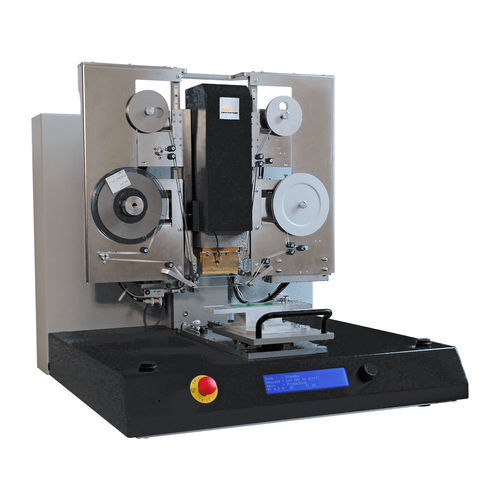

プリント回路用ラミネート マシン NH-4000A

旧称：newhorizon ACFラミネーティングシステム ファインピッチACFボンディングアプリケーション（> 30ミクロン）用に設計されたNH-4000AシリーズACFラミネータは、フレックスホイルとガラス、フレックスホイルとPCBなどの材料を接続するために、2ステップまたは3ステップのプロセスを使用します。 ACFラミネート/プリボンディングは、ACFテープをディスペンスしてカットし、ボンディングする部品の表面に位置決めし、サーモードを所定の位置に移動させることで実現します。その後、フレックスを所定の位置に移動してトレースを基板に合わせ、サーモードを作動させて接合を完了します。 基本システムには、定熱電源と空気圧ボンディングヘッドが含まれる。オプションとして、インターポーザー・テープ、アライメント、製品治具モジュールの追加が可能です。 -コンパクトでフレキシブルなシステム -左右、前後、回転式製品ハンドリング
