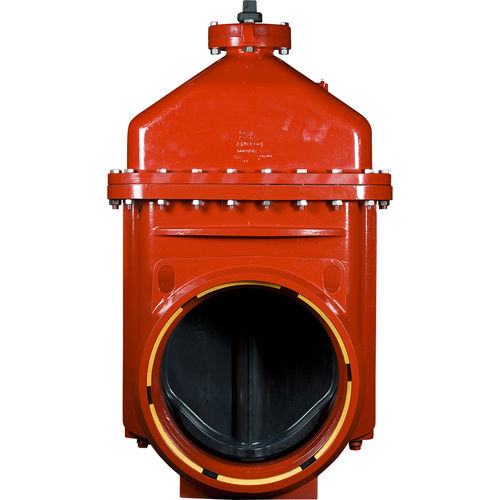

フレキシブルウェッジバルブ 2500 series

配電飲料水鉄製

AMERICANの16"-24 "シリーズ2500は、ダクタイル鋳鉄製の弾力性のあるウェッジゲートバルブで、飲料水、下水、防火システムでの使用に適しています。これらのバルブは、ゼロリークで250 psigの定格作動圧力を持っています。水路はクリアで遮るものがありません。 フレックスリング設計には、次のような独自の設計機能が組み込まれています。 ポジティブジョイント拘束 フリクション式の拘束具が不要 管壁の無点荷重 腐食する拘束金具がない 従来のパイプジョイントと比較して、ジョイントのたわみを追加 パイプラインのスラスト荷重の均等分布 ジョイント拘束金具はバルブジョイント内で保護されています。 標準的なバタフライバルブ設計よりも優れている点 流れを制限したり、ポンプコストを増加させるために水路にディスクがないこと。 ピグ装置の通過を許可 配管からバルブを切り出さずに内部部品の整備が可能 定格250 psigは、ほとんどのバタフライバルブで一般的に見られる定格150 psig以上の将来の圧力上昇に対応しています。 標準的なダブルディスクゲートバルブ設計と比較した場合の利点 許容漏れゼロ バルブ操作に必要なトルクを低減 250 psigの定格圧力は、一般的にダブルディスクゲートバルブに見られる150 psigの定格圧力と比較して フュージョンボンドはエポキシコーティングされた内側と外側 バルブ総重量の軽量化 シングルゲート構造。ダブルディスクゲートバルブは、複数の部品があり、一緒に焼付きが発生することがあります。 バイパス、ローラー、トラック、スクレーパーは必要ありません。
