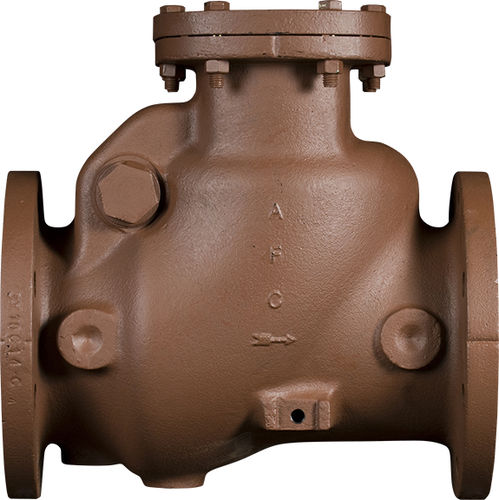

スイング式逆止弁 52-SC series

水下水青銅

AMERICANは上下水道サービスにおけるスイングチェックバルブの寿命を延ばすために、重要かつ革新的な設計変更を取り入れました。伝統的に、スイングチェックバルブはブロンズ製のクラッパーアームシャフトで製造されてきました。砂や砂が存在する厳しい使用条件の下では、これらのブロンズシャフトは摩耗する傾向があります。AMERICANシリーズ52-SCスイングチェックバルブは、以下のようなデザインを採用し、長寿命化に貢献しています。 ボディとボンネット バルブボディ、ボンネットはグレーの鉄製です。ディスク外周とボディ、クラッパーハブとボディの間には余裕のあるクリアランスが設けられているため、結合の可能性がありません。内部の輪郭は、スムーズな流れを提供し、バルブのヘッドロスを減らすために特別に設計されています。 バルブがラインに設置されている間は、クラッパーアームとディスクアセンブリ全体をボンネット開口部から簡単に取り外すことができます。 クラッパーアーム クラッパーアームはダクタイル鋳鉄製です。クラッパーアームの軸穴とディスクスタッド穴は、耐摩耗性と耐食性のために青銅でバッシングされています。 クラッパーアームシャフト クラッパーアームシャフトは、高張力、耐腐食性のステンレス鋼で作られています。
