RF整流モジュール EX1200-6 series

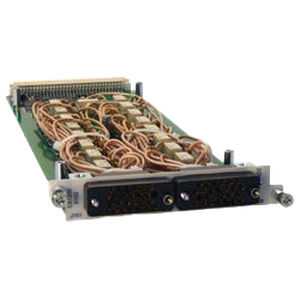

高周波および通信スイッチングニーズに対応した最大26GhzのRF/Coaxスイッチングモジュール - 高密度RFスイッチとマトリックス - クラス最高の50Wのスイッチングパワー - 3 GHzの帯域幅（6301） - スタブブレーキングリレーにより、終端しないスタブ効果を排除し、最高のスイッチング性能を実現 EX1200-6101（10チャネル）は、高密度RF SP4Tスイッチ・モジュールで、10本の個別のSP4T同軸ツリーが互いに、またシステム・グラウンドから絶縁されており、1.3 GHz超の信号を切り替えるための高忠実度のスイッチ経路を提供します。コネクタから直接リレーまで非常に短い低損失同軸を使用することで、優れたクロストークとアイソレーションを維持しています。また、すべてのモジュールは無終端スタブ効果を避けるように構成されており、全体的なシグナルインテグリティを向上させ、帯域幅を維持し低VSWRを維持しながら高周波マトリックス設計や大型マルチプレクサの構成を可能にします。フロントパネルには、高い信頼性と低い挿入損失を実現するために設計された2つの高密度26ピン同軸コネクタが採用されています。1UのEX1200フルラックメインフレームに6つのモジュールを収容することができ、非常に柔軟なRFスイッチネットワークを提供します。例えば、1つのモジュールを外部ケーブルで構成し、スコープの2つのチャンネルに1×16マルチプレクサをデュアルで提供したり、1つの4×4 RFマトリックスとして提供したりすることが可能です。また、他のEX1200スイッチカードと組み合わせることで、DCから1.3 GHz超までスイッチする汎用サブシステムを構成することもできます。
