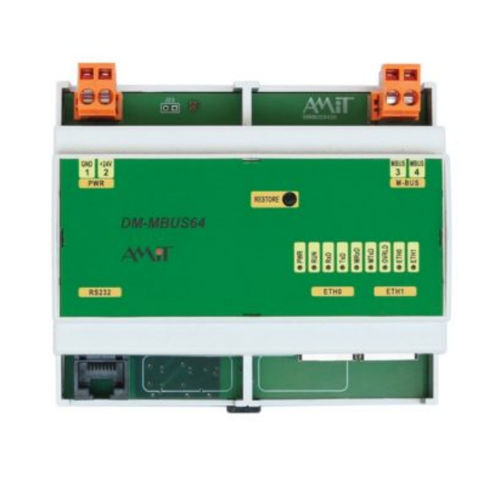

プロトコル変換器 DM-MBUS64

イーサネットRS232M-Bus

M-Busインターフェース搭載のマイクロプロセッサ・コンバータDM-MBUS64は、エネルギーメーターの読み取り用に設計されています - 測定された熱、冷気を読み取り、水道メーター、電力メーター、ガスメーターなどを読み取ります。最大64台のM-Busデバイスをスレーブとして接続でき、バスはコンバータの内部電源から供給されます。M-Busからのデータは、RS232またはEthernetインターフェース（2ポート付スイッチ）を介して利用できます。コンバータはDIN 35 mmレールに取り付けられるように設計されており、24 V DC電源から給電されます。 コンバータは、すべての通信インターフェースを電気的に分離し、M-Busは電源に電気的に接続されています。コンバータの一部で、M-Busはライン短絡と過電圧（600W）に対して保護されており、さらにインターフェースの過負荷状態を表示することができます。 DM-MBUS64コンバータは以下の通信オプションに対応しています。 RS232 -MODBUS RTU -トランスペアレント（ダイレクト）モード イーサネット -MODBUS TCP/IP (最大6クライアント) -APEモード（AMiTのプロトコル）またはDirectモード（フレームをTCPまたはUDPパケットにカプセル化したもの）のM-Busフレーム RS232とEthernetのインターフェースで独立して通信オプションを設定することが可能です。設定データはEEPROMに保存されます。RS232またはEthernetインターフェース（プログラムMB2ETTestを使用）、またはWebインターフェース（サービスモードの起動が必要）を使用してコンバータを設定します。
