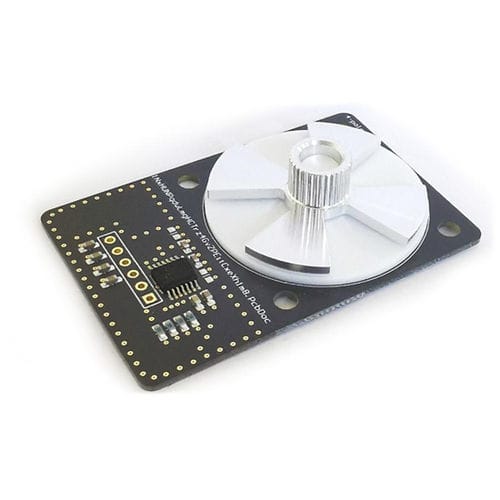

角度調整可能位置センサ AS5715R series

誘導型アナログ金属

差動アナログSIN/COS出力付き高性能オフアクシス誘導型位置センサー 特徴 横方向のスペースが限られている環境でも使用できる 極数の少ないモーターも多いモーターも、分解能を落とすことなくセンシング可能 トルクリプルを低減し、モーター制御の効率化を図ります。 最大480 000rpmのモーターに対応。 既存のAMR/GMRセンサーとの置き換えが容易 セーフティクリティカルなアプリケーションのためのイネーブラー 自動車用途に適する メリット フレキシブルな基板設計が可能 - 中空軸、サイドシャフトの用途に対応 コイルやセンサーのレイアウトを自由に変更可能 高角度精度（1.0°以下） 低伝搬遅延 Sin/Cos出力 機能安全、診断 AEC-Q100 Grade0準拠 製品パラメーター 解像度 0.3° Elctrical INL インターフェイス I2C 出力します： 差動アナログSIN/COS 最高回転数回転数 [rpm］ 100000（4極ペアの場合） 過電圧保護 あり 冗長性がある： なし パッケージ TSSOP-14 オートモーティブクォリファイド： あり 一般的な説明 誘導型モータ制御位置センサは、回転軸の1極対内の電気的位置を検出し、ブラシレスDC（BLDC）モータのモータコミュテーションに使用することができます。誘導センサー技術に基づき、このファミリーは、回転ターゲットを介して励磁コイル（TX）と2つの受信コイル（RX）の間の結合を測定します。コイルはプリント回路コイルとして実行され、回転ターゲットは単純な打ち抜き金属部品です。
