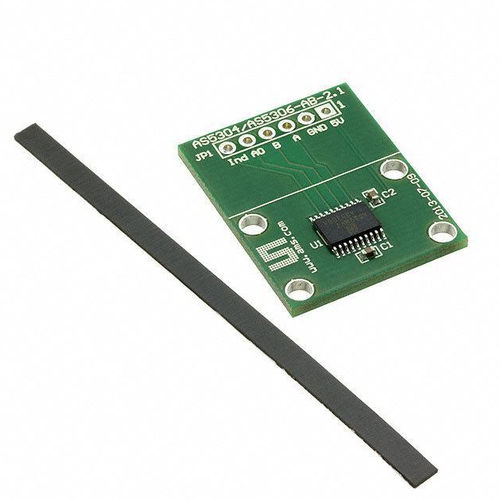

リニア位置センサ AS5306 series

非機械的結合磁気光学式

ABI出力付き160ステップリニアインクリメンタルポジションセンサー 特徴 無接点モーションセンシング、ポジションセンシング 高速測定 プログラマ不要 外部磁界の迷走に負けない メリット 過酷な環境下での高い信頼性と耐久性 高速動作の制御 使いやすさを追求した 材料費の低減（磁気シールドが必要ない） 製品パラメーター 解像度です： 160ステップ Min.極対長[mm]：2.4 インターフェイス 出力する： ABI 最高速度速度[m/s]： 12 パッケージ TSSOP-20 自動車関連資格 備考 リニア用：マグネットストリップを使用する：リングマグネットを使用 一般的な説明 AS5306は、非接触型磁気センサー技術に基づく、リニアおよびロータリーのオフアクシスアプリケーション用のインクリメンタルポジションセンサーです。位置と動きを測定するためには、多極磁石のストリップまたはリングを使用する必要があります。標準化されたインデックスパルス付き直交出力インターフェース（=ABI-interface）には、2.4 mmの極対長あたり160パルスがあり、最大速度は15m/sです。 amsは、20年にわたる磁気センサーシステムのノウハウにより、最適な磁石を選択するための幅広い経験を有しています。amsの専門家は、以下の磁石サプライヤーを推奨しています。 本製品は、以下の用途に適しています： 軸外アプリケーションのモーター速度およびモーションコントロール リニアおよびロータリーの光学センサーシステムの置き換え XYZテーブルの制御 CNCマシン
