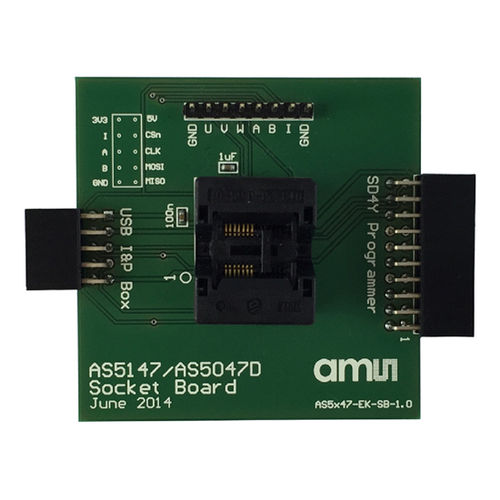

ロータリー位置センサ AS5047U series

非接触式磁気光学式

最大14ビットのバイナリインクリメンタルパルスカウントを持つ14ビット軸上磁気回転位置センサー 特徴 DAEC ™ 動的角度誤差補正 DFS ™ ダイナミックフィルターシステム 磁気迷走磁場耐性 独立した出力インターフェース：SPI、ABI、UVW、PWM メリット 簡単な操作でDSPのコスト削減が可能 高耐久性、低システムコスト（シールド不要） 多彩なインターフェースの選択 製品パラメーター 解像度[bit]： 14 インターフェイス 出力します： SPI、ABI、UVW、PWM 最高回転数回転数 [rpm]: 28000 過電圧保護 リダンダント パッケージ TSSOP-14 オートモーティブの資格を持っている： いいえ 一般的な説明 AS5047Uは、360度全範囲で高速な絶対角度計測が可能な高分解能ロータリーポジションセンサです。この新しい位置センサーは、革命的な統合ダイナミック角度誤差補正（DAEC™）を搭載し、より高い回転速度でほぼ0レイテンシーを実現します。低速回転時の信号品質を高めるため、ダイナミックフィルターシステム（DFS ™）が遷移ノイズを低減します。 の影響を抑制する堅牢な設計となっています。 均質な外部浮遊磁界を実現。標準的な4線式 CRC保護機能付きSPIシリアルインターフェースにより、ホストが 14ビットの絶対角度位置データを読み出すマイコン AS5047Uから、不揮発性の設定をプログラムすることなく行うことができます。 専用プログラマーが作成します。 インクリメンタル動作はABI信号のセットで表示される 最大分解能は16989ステップ/4096パルス/です。 回転を行います。
