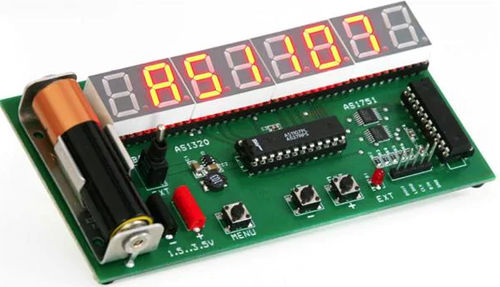

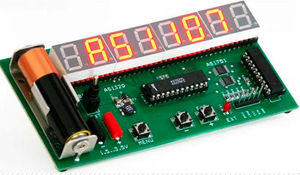

集積回路LED ドライバー AS1100

PWM

8×8マトリクスLEDドライバ 特徴 8×8マトリクスで最大64個のLEDを搭載可能 マトリックスごとに4ビットPWMと抵抗電流制御を実現 BCDデコーダー メリット 高LED数駆動を容易に実現 マトリックスの輝度調整 7セグメントLEDのデコードが可能です。 製品パラメーター 出力 [： 64 1出力あたりのLED電流 [mA]： 5 特徴マルチプレックス エラーの検出 リードバック LED to LED Matching [： 3 電源電圧 [V]： 5.0 パッケージ SOIC-24 一般的な説明 AS1100は、8x8 LEDマトリクスまたは8個の7セグメントLED用のSPIインターフェイス、ドットマトリクスLEDドライバです。マトリックス全体の4ビットPWMを含み、外部抵抗を使用して、LEDごとに最大5mAのアナログ電流を調整することができます。 本製品は、以下の用途に適しています： 白物家電 公共情報ディスプレイ パーソナルエレクトロニクス
